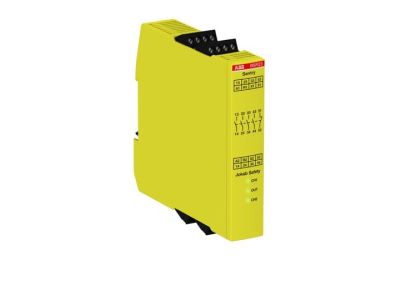

Przekaźnik bezpieczeństwa Sentry, 24VDC, 4NO+1NC, BSR23, zaciski śrubowe | 2TLA010041R0600 ABB

Alternatywny kod produktu: 2TLA010041R0600

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa Sentry BSR23 (symbol 2TLA010041R0600) zasilany napięciem 24VDC to moduł rozszerzający o 4 wyjścia normalnie otwarte (NO) i 1 wyjściu normalnie zamkniętym (NC) z zaciskami śrubowymi. Zaprojektowany do współpracy z przekaźnikami bezpieczeństwa lub sterownikami PLC bezpieczeństwa, umożliwia zwiększenie liczby bezpiecznych wyjść w systemach automatyki przemysłowej. Wysoka obciążalność prądowa do 6A eliminuje konieczność stosowania dodatkowych styczników pośrednich. Funkcja wielokrotnego resetowania pozwala na podłączenie do 10 urządzeń do jednego przycisku resetującego.

• Zasilanie 24VDC: Kompatybilny z układami automatyki i sterowania, powszechnie stosowany w maszynach przemysłowych i systemach bezpieczeństwa.
• 4NO + 1NC wyjścia przekaźnikowe: Rozszerza funkcjonalność podstawowych systemów bezpieczeństwa o dodatkowe kanały sterowania – idealne do aplikacji wymagających wielu sygnałów wyjściowych.
• Zaciski śrubowe: Solidne połączenie przewodów, zapewniające niezawodność nawet w warunkach wibracji i wysokiej temperatury.
• Obciążalność do 6A: Wysoki prąd wyjściowy pozwala sterować większymi obciążeniami bez konieczności stosowania dodatkowych elementów pośredniczących.
• Funkcja wielokrotnego resetowania: Umożliwia podłączenie do 10 przekaźników do jednego przycisku resetującego, ułatwiając zarządzanie systemami wielozadaniowymi.

Zgodność z Normami

Przekaźnik Sentry BSR23 spełnia wymagania norm bezpieczeństwa maszynowego, w tym dyrektywy maszynowej 2006/42/WE oraz normy EN ISO 13849-1 do kategorii 4/PLe, EN 62061 do SIL 3. Posiada deklarację zgodności CE i certyfikację dla zastosowań bezpieczeństwa.

Zastosowanie

Przekaźnik bezpieczeństwa BSR23 przeznaczony jest do rozbudowy systemów sterowania maszyn i urządzeń przemysłowych o dodatkowe kanały wyjściowe.

• Rozszerzenie wyjść w sterownikach PLC bezpieczeństwa – zwiększenie liczby sygnałów wyjściowych dla systemów awaryjnego zatrzymania, blokad i monitoringu.
• Stosowanie w układach automatyki przemysłowej wymagających wielu sygnałów bezpieczeństwa (np. osłony ruchome, kurtyny świetlne, przyciski zatrzymania awaryjnego).
• Budowa redundantnych systemów bezpieczeństwa – podłączenie wielu przekaźników do jednego przycisku resetującego.
• Zastosowanie w maszynach pakujących, obrabiarkach, liniach montażowych i innych urządzeniach wymagających wysokiego poziomu niezawodności i bezpieczeństwa.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie 24VDC. Przekaźnik należy zamontować w szafie sterowniczej lub na szynie DIN, zachowując odpowiednie odstępy od innych urządzeń. Zaciski śrubowe należy dokręcać zgodnie z wymaganym momentem obrotowym (szczegóły w dokumentacji). Połączenia wykonywać przewodami o odpowiednim przekroju, dostosowanym do maksymalnego prądu wyjściowego 6A. Po montażu przeprowadzić testy funkcjonalne układu bezpieczeństwa.

FAQ

• Jakie normy bezpieczeństwa spełnia przekaźnik? Przekaźnik spełnia normy EN ISO 13849-1 (kategoria 4/PLe) oraz EN 62061 (SIL 3), co potwierdza jego przydatność do krytycznych zastosowań bezpieczeństwa.
• Czy przekaźnik wymaga stosowania stycznika pośredniego? Nie – obciążalność prądowa do 6A eliminuje konieczność stosowania dodatkowych elementów pośredniczących, co upraszcza instalację.
• Czy można podłączyć wiele przekaźników do jednego przycisku resetującego? Tak – funkcja wielokrotnego resetowania pozwala na podłączenie do 10 urządzeń do jednego przycisku świetlnego resetowania, co ułatwia zarządzanie systemami wielozadaniowymi.
