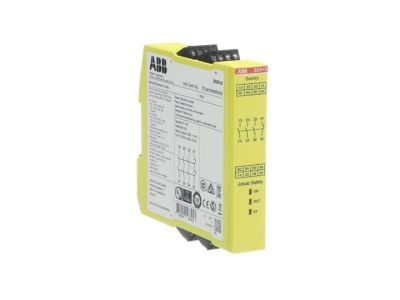

Przekaźnik bezpieczeństwa Sentry, 24VDC, 3NO+1NC, BSR10, zaciski śrubowe | 2TLA010040R0000 ABB

Alternatywny kod produktu: 2TLA010040R0000

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa Sentry BSR10 (symbol 2TLA010040R0000) zasilany napięciem 24 VDC to zaawansowane urządzenie do monitorowania i zabezpieczania układów sterowania. Posiada 3 normalnie otwarte (NO) i 1 normalnie zamknięte (NC) wyjścia przekaźnikowe, co umożliwia elastyczne sterowanie bezpiecznymi obwodami. Wysoka obciążalność prądowa wyjściowa do 6 A eliminuje konieczność stosowania styczników pośrednich w wielu aplikacjach.

• Zasilanie 24 VDC: Kompatybilny z powszechnie stosowanymi napięciami sterowniczymi w układach automatyki i maszynach przemysłowych.
• Wyjścia 3NO+1NC: Pozwala na monitorowanie wielu obwodów bezpieczeństwa oraz realizację dodatkowych funkcji sterujących w jednym urządzeniu.
• Obciążalność 6 A: Wysoki prąd wyjściowy eliminuje potrzebę stosowania dodatkowych styczników w typowych aplikacjach przemysłowych.
• Zaciski śrubowe: Ułatwiają pewny i trwały montaż przewodów, zapewniając stabilne połączenia nawet w warunkach wibracji.
• Zgodność z normami bezpieczeństwa: Przeznaczony do aplikacji wymagających wysokiego poziomu niezawodności, takich jak PLe/SIL3.

Zgodność z Normami

Przekaźnik spełnia wymagania norm bezpieczeństwa maszynowego i układów sterowania, w tym PN-EN ISO 13849-1 (do PL e), IEC 61508 (do SIL 3) oraz dyrektyw unijnych. Posiada certyfikację CE i jest zaprojektowany zgodnie z najwyższymi standardami przemysłowymi.

Zastosowanie

Przekaźnik bezpieczeństwa Sentry BSR10 znajduje zastosowanie w układach wymagających nadzoru i sterowania funkcjami bezpieczeństwa w maszynach przemysłowych, liniach produkcyjnych oraz systemach automatyki.

• Monitorowanie obwodów bezpieczeństwa w maszynach produkcyjnych (np. osłony, wyłączniki awaryjne).
• Rozszerzanie liczby bezpiecznych wyjść w systemach PLC bezpieczeństwa.
• Sterowanie i nadzór układów zatrzymania awaryjnego.
• Zastosowanie jako przekaźnik pośredniczący przyłącza do 10 urządzeń bezpieczeństwa przy jednym przycisku resetującym.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować w odpowiedniej obudowie lub na szynie DIN, zapewniając odpowiednią wentylację. Podłączenie zasilania 24 VDC oraz obwodów wejściowych i wyjściowych należy wykonać według schematu połączeń dostępnego w dokumentacji technicznej. Zaciski śrubowe należy dokręcić z odpowiednim momentem (zgodnie z zaleceniami producenta), aby zapewnić pewne połączenia. Przewody powinny być odpowiednio dobrane pod względem przekroju i izolacji. Po montażu należy przeprowadzić testy funkcjonalne układu, weryfikując poprawność działania przekaźnika i wszystkich podłączonych obwodów.

FAQ

• Jakie napięcie zasilania jest wymagane dla przekaźnika BSR10? Przekaźnik zasilany jest napięciem stałym 24 VDC.
• Czy przekaźnik można stosować w aplikacjach wymagających certyfikacji SIL3? Tak, model BSR10 jest zaprojektowany do zastosowań do SIL3 zgodnie z normą IEC 61508.
• Czy przekaźnik posiada funkcję wielokrotnego resetowania? Tak, umożliwia podłączenie do 10 przekaźników bezpieczeństwa do jednego przycisku resetującego.
