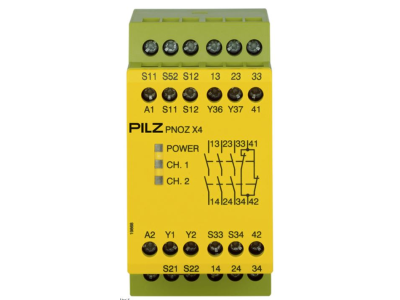

Przekaźnik bezpieczeństwa PNOZ X4 24VDC 3n o 1n/c | 774730 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ X4 o numerze katalogowym 774730 to zaawansowane urządzenie renomowanej marki PILZ, zaprojektowane do monitorowania obwodów bezpieczeństwa w najbardziej wymagających środowiskach przemysłowych. Urządzenie zasilane jest napięciem stałym 24 VDC, co zapewnia kompatybilność ze standardowymi systemami sterowania. Konstrukcja przekaźnika opiera się na technologii elektromechanicznej, oferując trzy beznapięciowe styki zwierne (3 n/o) służące do bezpiecznego odłączania obwodów mocy oraz jeden styk pomocniczy rozwierny (1 n/c) przeznaczony do celów sygnalizacyjnych lub diagnostycznych.

• Wysoka niezawodność: Zastosowanie redundantnych układów wewnętrznych gwarantuje zachowanie funkcji bezpieczeństwa nawet w przypadku wystąpienia pojedynczej usterki.
• Szeroka konfiguracja styków: Trzy styki główne pozwalają na jednoczesne odłączenie wielu linii zasilających, co zwiększa elastyczność projektowania systemów bezpieczeństwa.
• Kompaktowa obudowa: Szerokość modułu została zoptymalizowana pod kątem oszczędności miejsca w szafie sterowniczej, przy zachowaniu pełnej wydajności prądowej.
• Wskaźniki LED: Zintegrowane diody diagnostyczne informują o stanie zasilania, statusie kanałów wejściowych oraz ewentualnych błędach, co znacząco skraca czas przestojów.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Przekaźnik PNOZ X4 spełnia wymagania normy EN ISO 13849-1, co pozwala na jego stosowanie w aplikacjach wymagających najwyższego poziomu zapewnienia bezpieczeństwa (PL e). Dodatkowo, urządzenie jest zgodne z normą IEC 62061, osiągając poziom nienaruszalności bezpieczeństwa SIL CL 3. Dzięki temu inżynierowie mogą mieć pewność, że systemy oparte na tym komponencie zapewniają maksymalną ochronę personelu i mienia.

Zastosowanie

Przekaźnik PNOZ X4 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej. Jest idealnym rozwiązaniem do monitorowania wyłączników awaryjnych (E-STOP), czujników magnetycznych oraz rygli w bramach ochronnych. Dzięki swojej uniwersalności, może być stosowany w:

• Liniach produkcyjnych i montażowych w przemyśle motoryzacyjnym.
• Maszynach pakujących i systemach transportu wewnętrznego.
• Prasach, gilotynach oraz innych urządzeniach stwarzających wysokie ryzyko mechaniczne.
• Systemach sterowania, gdzie wymagane jest bezpieczne odseparowanie galwaniczne obwodów sterowniczych od wykonawczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN (TH35), co ułatwia jego integrację w typowych rozdzielnicach. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały kontakt elektryczny i odporność na wibracje.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia prądowego styków, co zapobiega przegrzewaniu się połączeń.
• Separacja obwodów: Należy zachować odpowiednie odstępy między przewodami sygnałowymi a liniami zasilającymi o wysokiej mocy, aby uniknąć zakłóceń elektromagnetycznych.
• Wentylacja: Należy zapewnić swobodny przepływ powietrza wokół obudowy, aby utrzymać optymalną temperaturę pracy urządzenia.

FAQ

1. Czy przekaźnik PNOZ X4 774730 posiada funkcję automatycznego startu?
Tak, urządzenie umożliwia konfigurację trybu startu (automatyczny lub monitorowany ręczny) w zależności od sposobu okablowania zacisków sterujących.

2. Jakie jest napięcie zasilania tego modelu?
Ten konkretny model (SKU 774730) jest dedykowany do pracy z napięciem 24 VDC (napięcie stałe).

3. Ile obwodów bezpieczeństwa mogę podłączyć do jednego przekaźnika?
Urządzenie posiada trzy styki zwierne bezpieczeństwa, co pozwala na jednoczesne i bezpieczne rozłączenie trzech niezależnych torów prądowych.
