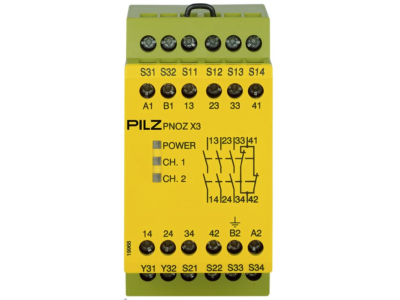

Przekaźnik bezpieczeństwa PNOZ, X3, 3N/O, 1N/C, 24VDC/230VAC | 774318 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ X3 o numerze katalogowym 774318 to zaawansowane urządzenie od renomowanego producenta PILZ, stanowiące fundament systemów sterowania związanych z bezpieczeństwem. Urządzenie charakteryzuje się uniwersalnością zasilania, obsługując zarówno napięcie stałe 24 V DC, jak i napięcie zmienne 230 V AC, co pozwala na elastyczną integrację w różnorodnych szafach sterowniczych. Wyposażony w trzy beznapięciowe styki zwierne (3 N/O) pełniące funkcję wyjść bezpieczeństwa oraz jeden styk rozwierny (1 N/C) służący do celów sygnalizacyjnych, przekaźnik zapewnia najwyższy poziom niezawodności w monitorowaniu obwodów awaryjnych.

• Wielofunkcyjność: Możliwość monitorowania przycisków E-STOP, wyłączników krańcowych oraz bramek ochronnych.
• Konfiguracja styków: 3 styki bezpieczeństwa (N/O) oraz 1 styk pomocniczy (N/C) dla pełnej diagnostyki stanu urządzenia.
• Szeroki zakres napięć: Obsługa 24V DC oraz 230V AC eliminuje konieczność stosowania dodatkowych transformatorów w wielu aplikacjach.
• Wskaźniki LED: Diody diagnostyczne informujące o stanie zasilania, statusie kanałów wejściowych oraz zadziałaniu styków wyjściowych.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Przekaźnik PNOZ X3 spełnia wymagania normy EN 60204-1, co gwarantuje bezpieczne odłączenie zasilania w sytuacjach awaryjnych. Urządzenie jest przystosowane do pracy w systemach o wysokim poziomie nienaruszalności bezpieczeństwa (SIL) oraz spełnia wymogi kategorii bezpieczeństwa zgodnie z normą EN ISO 13849-1. Dzięki zastosowaniu redundancji oraz funkcji autotestu, przekaźnik minimalizuje ryzyko wystąpienia defektu niebezpiecznego, co jest kluczowe w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Przekaźnik PNOZ X3 znajduje szerokie zastosowanie w automatyce przemysłowej, gdzie priorytetem jest ochrona operatora oraz mienia. Jest idealnym rozwiązaniem do monitorowania obwodów zatrzymania awaryjnego w liniach produkcyjnych, prasach, maszynach pakujących oraz systemach transportu wewnętrznego. Dzięki możliwości pracy dwukanałowej z wykrywaniem zwarć międzykanałowych, urządzenie to jest rekomendowane do aplikacji o podwyższonym ryzyku, gdzie wymagana jest ciągła kontrola ciągłości obwodów ochronnych i natychmiastowa reakcja na otwarcie osłon maszynowych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz obudowy o stopniu ochrony co najmniej IP54, aby zapewnić optymalne warunki pracy. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, który powinien być dobrany zgodnie z obciążeniem prądowym styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co gwarantuje trwały i pewny styk elektryczny. Należy przestrzegać momentu dokręcania zacisków śrubowych określonego w dokumentacji technicznej, aby uniknąć przegrzewania się punktów połączeniowych. Przed uruchomieniem systemu konieczne jest przeprowadzenie testu funkcjonalnego polegającego na kilkukrotnym wyzwoleniu obwodu bezpieczeństwa i weryfikacji poprawności przełączania styków wyjściowych.

FAQ

• Czy przekaźnik PNOZ X3 może pracować w trybie automatycznego startu? Tak, urządzenie umożliwia konfigurację zarówno startu automatycznego, jak i startu monitorowanego (ręcznego), zależnie od sposobu okablowania zacisków startowych.
• Jakie jest przeznaczenie styku 1 N/C? Jest to styk pomocniczy, który nie służy do celów bezpieczeństwa, lecz do przesyłania informacji o stanie przekaźnika do sterownika PLC lub systemów wizualizacji HMI.
• Czy urządzenie obsługuje wykrywanie zwarć międzykanałowych? Tak, przy pracy dwukanałowej przekaźnik monitoruje potencjały na wejściach, co pozwala na wykrycie zwarć w okablowaniu i przejście w stan bezpieczny.
