Przekaźnik bezpieczeństwa PNOZ X3 24VAC 24VDC 3N/O 1N/C 1SO | 774310 Pilz

Opis i Kluczowe Cechy

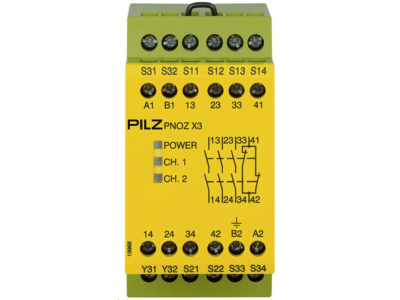

Przekaźnik bezpieczeństwa PNOZ X3 o numerze katalogowym 774310 to zaawansowane urządzenie od renomowanego producenta PILZ, zaprojektowane do monitorowania obwodów bezpieczeństwa w systemach automatyki przemysłowej. Urządzenie charakteryzuje się wyjątkową elastycznością zasilania, akceptując zarówno napięcie zmienne 24V AC, jak i stałe 24V DC, co pozwala na łatwą integrację w różnorodnych szafach sterowniczych. Konstrukcja oparta jest na technologii przekaźnikowej z wymuszonym prowadzeniem styków, co gwarantuje niezawodność w krytycznych momentach.

• Konfiguracja styków: Urządzenie wyposażone jest w 3 beznapięciowe styki zwierne (N/O) służące do bezpiecznego odłączania obwodów mocy oraz 1 styk rozwierny (N/C) pełniący funkcję pomocniczą/sygnalizacyjną.
• Wyjście półprzewodnikowe: Dodatkowe wyjście 1SO pozwala na szybką diagnostykę stanu urządzenia przez sterowniki PLC bez obciążania styków mechanicznych.
• Szerokość obudowy: Kompaktowa obudowa o szerokości 45 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Wskaźniki LED: Diody sygnalizacyjne informują o stanie zasilania, statusie kanałów wejściowych oraz zadziałaniu pętli sprzężenia zwrotnego.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z najwyższymi standardami bezpieczeństwa maszynowego. Przekaźnik PNOZ X3 spełnia wymagania normy EN ISO 13849-1 do poziomu zapewnienia bezpieczeństwa PL e włącznie oraz normy IEC 62061 do poziomu nienaruszalności bezpieczeństwa SIL CL 3. Dzięki zastosowaniu dwukanałowej architektury z detekcją zwarć międzykanałowych, system jest odporny na pojedyncze usterki, co jest kluczowe w aplikacjach wysokiego ryzyka.

Zastosowanie

Przekaźnik PNOZ X3 znajduje szerokie zastosowanie w monitorowaniu elementów wykonawczych i czujników bezpieczeństwa. Jest idealnym rozwiązaniem do:

• Monitorowania wyłączników awaryjnych (E-STOP) w celu natychmiastowego zatrzymania procesów niebezpiecznych.
• Nadzorowania pozycji osłon ruchomych i drzwi bezpieczeństwa za pomocą wyłączników krańcowych lub czujników magnetycznych.
• Integracji z barierami świetlnymi i kurtynami bezpieczeństwa wymagającymi zewnętrznego modułu monitorującego.
• Zarządzania matami naciskowymi oraz innymi urządzeniami czułymi na nacisk.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz obudowy o stopniu ochrony co najmniej IP54, aby zapewnić odpowiednie warunki pracy. Podczas oprzewodowania należy zwrócić uwagę na przekrój przewodów – zaleca się stosowanie tulejek zaciskowych dla zapewnienia trwałego połączenia elektrycznego. Moment dokręcania śrub zaciskowych musi być zgodny ze specyfikacją techniczną, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy skonfigurować pętlę sprzężenia zwrotnego (Feedback Loop) w celu monitorowania zewnętrznych styczników, co pozwala na wykrycie zespawania styków w elementach wykonawczych.

FAQ

Czy PNOZ X3 może pracować w trybie automatycznego startu?
Tak, urządzenie wspiera zarówno start automatyczny, jak i start ręczny z monitorowaniem, co konfiguruje się poprzez odpowiednie mostkowanie zacisków sterujących.

Co oznacza wyjście 1SO w tym modelu?
Jest to wyjście sygnałowe typu półprzewodnikowego, które zmienia stan w zależności od statusu przekaźnika, umożliwiając bezpośrednie przekazanie informacji o błędzie lub zadziałaniu do systemu wizualizacji lub sterownika PLC.

Czy mogę zasilić przekaźnik napięciem 230V AC?
Nie, model o numerze 774310 jest dedykowany wyłącznie do zasilania napięciem 24V AC/DC. Podłączenie wyższego napięcia spowoduje trwałe uszkodzenie elektroniki urządzenia.
