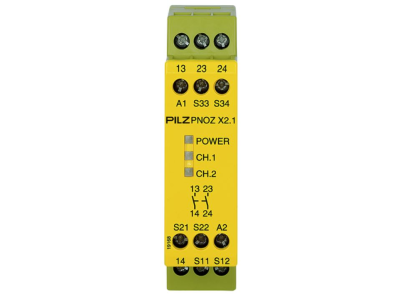

Przekaźnik bezpieczeństwa PNOZ X2.1 24VAC/DC 2n/o | 774306 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ X2.1 o numerze katalogowym 774306 to zaawansowane urządzenie elektroniczne zaprojektowane przez renomowaną firmę PILZ, lidera w dziedzinie automatyki bezpiecznej. Urządzenie służy do monitorowania obwodów bezpieczeństwa w systemach sterowania przemysłowego. Wyposażone w dwa styki zwierne (2 n/o), zapewnia najwyższy poziom niezawodności w aplikacjach wymagających natychmiastowego odłączenia zasilania w sytuacjach awaryjnych. Uniwersalne napięcie zasilania wynoszące 24V AC/DC pozwala na elastyczną integrację zarówno w systemach prądu zmiennego, jak i stałego, co znacząco redukuje koszty magazynowe i upraszcza projektowanie układów sterowania.

• Dwa styki bezpieczeństwa: Wyjścia przekaźnikowe typu n/o gwarantują bezpieczne rozłączenie obwodów wykonawczych.
• Szeroki zakres napięć: Obsługa 24V AC oraz 24V DC eliminuje konieczność stosowania dodatkowych transformatorów lub zasilaczy dedykowanych.
• Kompaktowa obudowa: Szerokość modułu pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Wskaźniki LED: Diody diagnostyczne na panelu przednim informują o stanie zasilania, statusie kanałów wejściowych oraz ewentualnych błędach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go zdatnym do użytku w najbardziej wymagających środowiskach przemysłowych. Przekaźnik PNOZ X2.1 spełnia wymagania normy EN 60204-1 w zakresie bezpieczeństwa maszyn oraz systemów elektrycznych. Dzięki zastosowaniu redundancji i funkcji autotestu, urządzenie może być stosowane w aplikacjach wymagających wysokiego poziomu nienaruszalności bezpieczeństwa (SIL) oraz poziomu zapewnienia bezpieczeństwa (PL), zgodnie z normami EN ISO 13849-1 oraz IEC 62061.

Zastosowanie

Przekaźnik PNOZ X2.1 znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych i parkach maszynowych. Jest idealnym rozwiązaniem do monitorowania wyłączników awaryjnych (E-STOP), czujników magnetycznych oraz rygli w bramach ochronnych. Dzięki swojej charakterystyce, doskonale sprawdza się w przemyśle motoryzacyjnym, spożywczym oraz drzewnym, gdzie bezpieczeństwo operatora jest priorytetem. Może być również wykorzystywany do kontroli kurtyn świetlnych oraz innych urządzeń ochronnych wymagających dwukanałowego przetwarzania sygnałów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz obudowy o stopniu ochrony co najmniej IP54, aby zapewnić odpowiednie warunki pracy elektroniki. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, który powinien być dostosowany do prądów obciążenia styków wyjściowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co gwarantuje trwały i pewny styk elektryczny. Moment dokręcania śrub zaciskowych musi być zgodny z dokumentacją techniczną, aby uniknąć uszkodzenia zacisków lub ich poluzowania pod wpływem drgań maszynowych. Przed uruchomieniem należy zweryfikować poprawność pętli sprzężenia zwrotnego w celu zapewnienia funkcji monitorowania styczników zewnętrznych.

FAQ

• Czy przekaźnik PNOZ X2.1 posiada funkcję automatycznego startu? Tak, urządzenie umożliwia konfigurację zarówno startu automatycznego, jak i monitorowanego startu ręcznego, zależnie od sposobu okablowania zacisków sterujących.
• Jakie jest maksymalne obciążenie styków wyjściowych? Styki bezpieczeństwa są zaprojektowane do pracy z typowymi obciążeniami w obwodach sterowania; dokładne wartości prądowe dla kategorii AC15 i DC13 znajdują się w karcie charakterystyki produktu.
• Czy urządzenie można zasilać napięciem 230V? Nie, model o numerze 774306 jest dedykowany wyłącznie do zasilania napięciem bezpiecznym 24V AC/DC.
