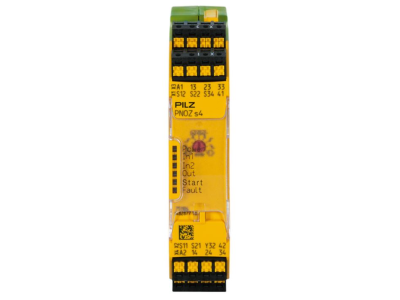

Przekaźnik bezpieczeństwa PNOZ s4 C 24VDC 3 n/o 1 n/c | 751104 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ s4 C o numerze katalogowym 751104 to zaawansowane urządzenie z serii PNOZsigma, zaprojektowane przez renomowaną firmę PILZ w celu zapewnienia najwyższych standardów ochrony w systemach automatyki przemysłowej. Urządzenie charakteryzuje się napięciem zasilania wynoszącym 24 V DC, co jest standardem w nowoczesnych szafach sterowniczych. Wyposażone zostało w trzy beznapięciowe styki zwierne (3 n/o) służące do bezpiecznego odłączania obwodów mocy oraz jeden styk rozwierny (1 n/c), który pełni funkcję pomocniczą i sygnalizacyjną.

Kluczową cechą modelu PNOZ s4 C jest zastosowanie zacisków sprężynowych (oznaczenie 'C'), które gwarantują trwałe i odporne na wibracje połączenie elektryczne, eliminując konieczność okresowego dokręcania śrub. Dzięki kompaktowej obudowie o szerokości zaledwie 22,5 mm, przekaźnik pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe przy projektowaniu gęsto upakowanych systemów sterowania.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z najbardziej rygorystycznymi normami bezpieczeństwa funkcjonalnego. Przekaźnik PNOZ s4 C spełnia wymagania kategorii bezpieczeństwa PL e według normy EN ISO 13849-1 oraz poziomu nienaruszalności bezpieczeństwa SIL CL 3 zgodnie z normą EN IEC 62061. Oznacza to, że może być stosowany w aplikacjach o najwyższym ryzyku, gdzie wymagana jest maksymalna niezawodność układu sterowania. Urządzenie posiada również certyfikację CE oraz UL, co potwierdza jego dopuszczenie do użytku na rynkach globalnych.

Zastosowanie

Przekaźnik bezpieczeństwa PILZ PNOZ s4 C znajduje szerokie zastosowanie w monitorowaniu różnorodnych funkcji bezpieczeństwa w zakładach produkcyjnych. Idealnie sprawdza się w układach:

• Monitorowania wyłączników awaryjnych (E-STOP) typu grzybek.
• Nadzorowania drzwi ochronnych i osłon ruchomych wyposażonych w czujniki bezpieczeństwa.
• Integracji z barierami świetlnymi i kurtynami bezpieczeństwa.
• Sterowania matami naciskowymi oraz innymi urządzeniami czułymi na nacisk.

Dzięki uniwersalności i możliwości pracy w trybie jedno- lub dwukanałowym, urządzenie to jest fundamentem bezpiecznych systemów sterowania w branży motoryzacyjnej, spożywczej oraz maszynowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Przekaźnik należy zamontować na standardowej szynie DIN 35 mm wewnątrz szafy sterowniczej o stopniu ochrony co najmniej IP54, aby zapewnić odpowiednie warunki pracy. Wykorzystanie zacisków sprężynowych typu 'push-in' pozwala na szybkie podłączenie przewodów o przekroju dostosowanym do obciążeń prądowych styków wyjściowych. Przed uruchomieniem należy skonfigurować tryb pracy (start automatyczny lub ręczny/monitorowany) za pomocą przełączników obrotowych znajdujących się na przednim panelu urządzenia. Należy pamiętać o zachowaniu odpowiedniej wentylacji wewnątrz szafy, aby uniknąć przegrzania komponentów elektronicznych.

FAQ

• Czy zaciski sprężynowe są odporne na drgania? Tak, technologia zacisków sprężynowych w modelu PNOZ s4 C została zaprojektowana specjalnie z myślą o środowiskach przemysłowych narażonych na wibracje, co zapobiega poluzowaniu się przewodów.
• Jaki jest maksymalny poziom bezpieczeństwa, który można osiągnąć z tym przekaźnikiem? Urządzenie pozwala na osiągnięcie najwyższego poziomu bezpieczeństwa PL e (Performance Level e) oraz SIL 3.
• Czy przekaźnik posiada wyświetlacz? Model ten posiada czytelne diody LED na panelu frontowym, które informują o stanie zasilania, statusie wejść oraz ewentualnych błędach w obwodzie bezpieczeństwa.
