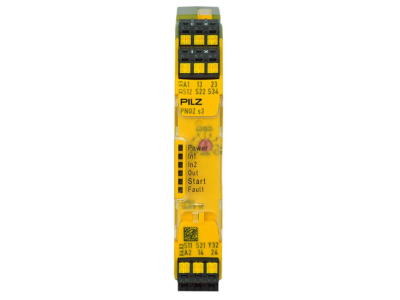

Przekaźnik bezpieczeństwa PNOZ s3 C 24VDC 2 n/o | 751103 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ s3 C o numerze katalogowym 751103 to zaawansowane urządzenie z serii PNOZsigma firmy PILZ, zaprojektowane do monitorowania obwodów bezpieczeństwa w najbardziej wymagających środowiskach przemysłowych. Urządzenie zasilane jest napięciem stałym 24 V DC, co zapewnia kompatybilność ze standardowymi systemami sterowania. Wyposażone zostało w dwa beznapięciowe styki zwierne (2 n/o), które pełnią funkcję wyjść bezpieczeństwa, umożliwiając natychmiastowe odłączenie zasilania od elementów wykonawczych w sytuacjach zagrożenia.

• Kompaktowa obudowa: Szerokość wynosząca zaledwie 17,5 mm pozwala na znaczną oszczędność miejsca na szynie DIN w szafie sterowniczej.
• Zaciski sprężynowe (C): Wersja oznaczona literą 'C' posiada zaciski typu push-in, które skracają czas montażu i eliminują ryzyko poluzowania się przewodów pod wpływem wibracji.
• Wskaźniki LED: Zintegrowane diody diagnostyczne informują o stanie zasilania, statusie wejść oraz ewentualnych błędach, co ułatwia szybką diagnostykę.
• Wysoka niezawodność: Urządzenie charakteryzuje się długą żywotnością mechaniczną i elektryczną, co jest kluczowe w systemach ochrony życia i mienia.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa maszynowego. Przekaźnik PNOZ s3 C spełnia wymagania najwyższych kategorii bezpieczeństwa, w tym:

• EN ISO 13849-1: Osiąga Poziom Zapewnienia Bezpieczeństwa PL e (Performance Level e), co pozwala na jego stosowanie w aplikacjach o najwyższym ryzyku.
• EN 62061 / IEC 61508: Zgodność z poziomem nienaruszalności bezpieczeństwa SIL CL 3 (Safety Integrity Level).
• Certyfikacja CE i UL: Gwarantuje dopuszczenie do użytku na rynkach europejskich oraz globalnych, potwierdzając wysoką jakość wykonania.

Zastosowanie

Przekaźnik PNOZ s3 C znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej, gdzie wymagane jest niezawodne monitorowanie funkcji bezpieczeństwa. Jest idealnym rozwiązaniem do:

• Monitorowania wyłączników awaryjnych (E-STOP) w celu natychmiastowego zatrzymania maszyn.
• Nadzorowania ruchomych osłon ochronnych wyposażonych w czujniki magnetyczne lub mechaniczne krańcówki.
• Integracji z kurtynami świetlnymi oraz innymi optoelektronicznymi urządzeniami ochronnymi.
• Zastosowań w przemyśle motoryzacyjnym, spożywczym oraz przy budowie maszyn specjalistycznych.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania deklarowanych parametrów bezpieczeństwa. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie: Urządzenie należy zatrzasnąć na standardowej szynie DIN TH35 w pozycji pionowej, zapewniając odpowiednią wentylację wewnątrz szafy.
• Okablowanie: Dzięki zaciskom sprężynowym, przewody o odpowiednim przekroju należy wprowadzić bezpośrednio do zacisku. Nie jest wymagane użycie specjalistycznych narzędzi do dokręcania, co eliminuje błędy związane z niewłaściwym momentem dokręcania śrub.
• Separacja obwodów: Należy dbać o fizyczne oddzielenie przewodów sygnałowych bezpieczeństwa od przewodów silnoprądowych, aby uniknąć zakłóceń elektromagnetycznych.
• Testowanie: Po zakończeniu montażu i przed uruchomieniem maszyny, należy przeprowadzić pełny test funkcjonalny obwodu bezpieczeństwa.

FAQ

1. Czy przekaźnik PNOZ s3 C posiada funkcję opóźnienia czasowego?
Nie, model PNOZ s3 C (751103) jest przekaźnikiem bezzwłocznym, co oznacza, że styki bezpieczeństwa otwierają się natychmiast po naruszeniu obwodu wejściowego.

2. Czym różni się wersja 'C' od wersji standardowej?
Litera 'C' w nazwie oznacza zastosowanie zacisków sprężynowych (Cage Clamp), podczas gdy wersja standardowa posiada tradycyjne zaciski śrubowe.

3. Czy mogę podłączyć do tego przekaźnika więcej niż jeden przycisk E-STOP?
Tak, przyciski bezpieczeństwa można łączyć szeregowo, jednak należy pamiętać o zachowaniu odpowiedniego poziomu diagnostyki i analizie ryzyka dla całego systemu.
