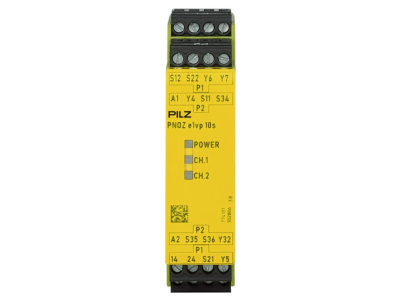

Przekaźnik bezpieczeństwa PNOZ e1vp 10/24VDC 1so 1so t | 774131 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ e1vp o numerze katalogowym 774131 to zaawansowane urządzenie elektroniczne z serii PNOZelog firmy PILZ, zaprojektowane do monitorowania obwodów bezpieczeństwa w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się zasilaniem napięciem stałym 24 V DC, co zapewnia kompatybilność ze standardowymi systemami sterowania. Kluczową cechą tego modelu jest obecność wyjść półprzewodnikowych, które eliminują problem zużycia mechanicznego styków, znacząco wydłużając żywotność komponentu nawet przy wysokiej częstotliwości przełączeń.

• Wyjścia bezpieczeństwa: Urządzenie posiada jedno wyjście bezzwłoczne oraz jedno wyjście z opóźnieniem czasowym (t), co pozwala na precyzyjne zarządzanie procesem zatrzymania maszyny.
• Technologia PNOZelog: Łączy zalety techniki przekaźnikowej z nowoczesną elektroniką, oferując rozbudowaną diagnostykę za pomocą diod LED.
• Kompaktowa obudowa: Szerokość modułu pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Wysoka niezawodność: Brak elementów mechanicznych w torze sygnałowym redukuje ryzyko awarii spowodowanej drganiami lub łukiem elektrycznym.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z rygorystycznymi normami bezpieczeństwa funkcjonalnego. Przekaźnik PNOZ e1vp spełnia wymagania normy EN ISO 13849-1, co pozwala na jego stosowanie w systemach o wysokim poziomie zapewnienia bezpieczeństwa (PL). Dodatkowo, urządzenie jest zgodne z normą IEC 61508, co potwierdza jego przydatność w aplikacjach wymagających określonego poziomu nienaruszalności bezpieczeństwa (SIL). Dzięki certyfikacji CE oraz UL, komponent ten może być stosowany na rynkach globalnych, gwarantując pełną zgodność z dyrektywą maszynową.

Zastosowanie

Przekaźnik PNOZ e1vp znajduje szerokie zastosowanie w systemach automatyki, gdzie wymagane jest bezpieczne monitorowanie i kontrolowane zatrzymanie procesów. Jest idealnym rozwiązaniem do:

• Monitorowania wyłączników awaryjnych (E-STOP) w liniach produkcyjnych.
• Zabezpieczania ruchomych osłon i bramek bezpieczeństwa.
• Systemów wymagających opóźnionego wyłączenia napędów (np. hamowanie dynamiczne przed całkowitym odcięciem zasilania).
• Współpracy z barierami świetlnymi i kurtynami bezpieczeństwa.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania parametrów bezpieczeństwa urządzenia. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas podłączania należy zwrócić szczególną uwagę na przekrój przewodów – zaleca się stosowanie tulejek zaciskowych, aby zapewnić trwały kontakt elektryczny. Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną producenta, aby uniknąć uszkodzenia terminali lub ich poluzowania pod wpływem wibracji. Przed uruchomieniem należy zweryfikować konfigurację czasu opóźnienia, jeśli dany model oferuje taką regulację, oraz upewnić się, że napięcie zasilania 24V DC jest stabilne i wolne od zakłóceń wysokoczęstotliwościowych.

FAQ

• Czy wyjścia półprzewodnikowe wymagają dodatkowych zabezpieczeń? Wyjścia w technologii PNOZelog są odporne na zwarcia, jednak zawsze zaleca się stosowanie odpowiednich bezpieczników w obwodach wykonawczych zgodnie ze schematem aplikacyjnym.
• Jaka jest główna zaleta wyjścia z opóźnieniem czasowym? Pozwala ono na realizację funkcji zatrzymania kategorii 1 według normy EN 60204-1, czyli kontrolowanego zatrzymania, po którym następuje odcięcie energii.
• Czy urządzenie sygnalizuje błędy wewnętrzne? Tak, zaawansowany system diagnostyczny LED na przednim panelu informuje o stanie zasilania, statusie wejść/wyjść oraz ewentualnych błędach w pętli sprzężenia zwrotnego.
