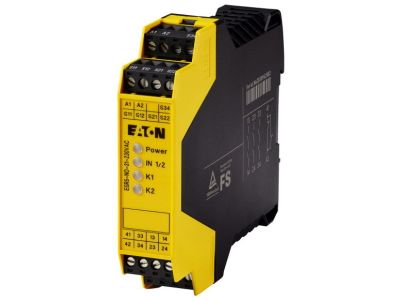

Przekaźnik bezpieczeństwa ESR5-NO-31-230VAC | 119380 Eaton

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa EATON o numerze katalogowym 119380 (seria ESR5) to zaawansowane urządzenie elektro-techniczne zaprojektowane do monitorowania obwodów bezpieczeństwa w systemach automatyki przemysłowej. Jest to model dwukanałowy, co znacząco podnosi poziom niezawodności układu poprzez redundancję sygnałów wejściowych. Urządzenie zasilane jest napięciem przemiennym 230V AC o częstotliwości 50/60 Hz, co pozwala na jego bezpośrednią integrację w standardowych sieciach zasilających bez konieczności stosowania dodatkowych zasilaczy DC.

Kluczowym atutem urządzenia są trzy ścieżki prądu zwalniającego, które umożliwiają bezpieczne odłączenie zasilania od elementów wykonawczych w przypadku wykrycia zagrożenia. Dodatkowo, przekaźnik wyposażono w jedną ścieżkę prądu sygnalizacyjnego, która służy do przekazywania informacji o stanie urządzenia do sterowników PLC lub systemów wizualizacji. Konstrukcja obudowy zapewnia stopień ochrony przed dotknięciem palcem zgodnie z normą EN 50274, co jest kluczowe dla bezpieczeństwa personelu podczas prac konserwacyjnych przy pionowym uruchamianiu od przodu.

Zgodność z Normami

• IEC/EN 60204: Urządzenie realizuje funkcję zatrzymania kategorii stop 0, co oznacza natychmiastowe odcięcie energii od napędów maszynowych.
• EN 50274: Gwarantuje bezpieczeństwo obsługi poprzez ochronę przed bezpośrednim kontaktem z częściami pod napięciem przy obsłudze czołowej.
• Zgodność z dyrektywami maszynowymi: Przekaźnik został zaprojektowany tak, aby spełniać rygorystyczne wymagania dotyczące systemów sterowania związanych z bezpieczeństwem.

Zastosowanie

Przekaźnik ESR5-NO-31-230VAC znajduje szerokie zastosowanie w monitorowaniu kluczowych funkcji bezpieczeństwa maszyn i linii produkcyjnych. Do głównych obszarów aplikacji należą:

• Wyłączanie awaryjne (E-Stop): Monitorowanie przycisków grzybkowych rozmieszczonych wzdłuż linii produkcyjnej.
• Zatrzymanie awaryjne: Integracja z systemami wymagającymi natychmiastowej reakcji na sygnał błędu.
• Monitorowanie drzwi ochronnych: Współpraca z wyłącznikami krańcowymi i ryglowymi, uniemożliwiająca uruchomienie maszyny przy otwartych osłonach.
• Systemy dwukanałowe: Aplikacje wymagające wysokiego poziomu nienaruszalności bezpieczeństwa (SIL/PL).

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TS35). Ze względu na zasilanie 230V AC, należy zwrócić szczególną uwagę na prawidłowe podłączenie przewodów fazowych i neutralnych do zacisków zasilających. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, aby zapewnić trwały i pewny styk elektryczny. Podczas oprzewodowania ścieżek zwalniających należy upewnić się, że obciążenie nie przekracza dopuszczalnych parametrów prądowych styków przekaźnika. Urządzenie jest przystosowane do pionowego uruchamiania od przodu, co ułatwia diagnostykę dzięki widocznym wskaźnikom LED informującym o stanie kanałów i zasilania.

FAQ

• Czy przekaźnik posiada funkcję opóźnienia czasowego? Nie, model ESR5-NO-31-230VAC realizuje kategorię stopu 0, co oznacza natychmiastowe otwarcie styków zwalniających po otrzymaniu sygnału wejściowego.
• Jakie jest napięcie sterujące tego modelu? Urządzenie pracuje pod napięciem 230V AC 50/60Hz.
• Ile urządzeń wykonawczych mogę podłączyć? Przekaźnik posiada 3 niezależne ścieżki zwalniające (NO), co pozwala na jednoczesne sterowanie trzema obwodami mocy lub stycznikami bezpieczeństwa.
• Czy urządzenie jest odporne na dotyk? Tak, zgodnie z normą EN 50274, konstrukcja zacisków chroni przed przypadkowym dotknięciem palcem.
