Przekaźnik bezpieczeństwa ADV REL 2NO+2NO TV | 3SK1121-1CB44 Siemens

Alternatywny kod produktu: 3SK11211CB44

Opis i Kluczowe Cechy

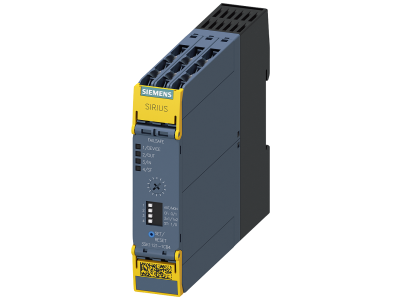

Przekaźnik bezpieczeństwa ADV REL 2NO+2NO TV (symbol 3SK1121-1CB44) firmy Siemens to komponent przeznaczony do budowy układów monitorujących funkcje bezpieczeństwa w maszynach i instalacjach przemysłowych. Urządzenie wyposażone jest w dwa kanały z łączną liczbą czterech styków normalnie otwartych (2NO+2NO), co umożliwia redundancję i podnoszenie poziomu niezawodności w torach bezpieczeństwa. Szerokość modułu (zgodna z obudową systemową) pozwala na montaż na szynie DIN TH35 w rozdzielnicach i szafach sterowniczych.

• Konfiguracja styków 2NO+2NO: Cztery niezależne zestyków normalnie otwartych umożliwiają redundantne przełączanie obwodów bezpieczeństwa, co zwiększa odporność na uszkodzenia pojedynczego elementu.
• Dwa kanały bezpieczeństwa: Monitorowanie dwóch niezależnych ścieżek sygnałowych (np. przycisków awaryjnych i wyłączników krańcowych) podnosi integralność funkcji bezpieczeństwa.
• Przeznaczenie do aplikacji SIL/PL: Przekaźnik zaprojektowany zgodnie z typowymi wymaganiami kategorii bezpieczeństwa, stosowany w systemach wymagających certyfikacji SIL 2/3 lub PL d/e (szczegółowe wartości w dokumentacji).
• Kompaktowa konstrukcja: Szerokość modułu zoptymalizowana do zabudowy na szynie TH35, co oszczędza miejsce w rozdzielnicy.
• Sygnalizacja LED (opcjonalna): Brak wbudowanego podświetlenia – stan pracy należy monitorować za pomocą zewnętrznych wskaźników lub centralnego systemu sterowania.

Zgodność z Normami

Przekaźnik bezpieczeństwa ADV REL został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa dla maszyn. Produkt posiada oznaczenie CE i spełnia wymogi dyrektyw niskonapięciowej oraz maszynowej. Jest przeznaczony do stosowania w aplikacjach wymagających redundancji według ISO 13849 / IEC 62061 (szczegółowe dane dotyczące poziomu nienaruszalności bezpieczeństwa należy sprawdzić w karcie katalogowej).

Zastosowanie

Dzięki podwójnemu torowi i czterem stykom NO przekaźnik znajduje zastosowanie przede wszystkim w obwodach bezpieczeństwa maszyn i instalacji przemysłowych. Typowe scenariusze użycia obejmują:

• Monitorowanie przycisków wyłącznika awaryjnego (e-stop) w układzie dwukanałowym.
• Kontrola położenia osłon ruchomych i bramek bezpieczeństwa z podwójnym czujnikiem.
• Współpraca z bramkami świetlnymi lub skanerami bezpieczeństwa w celu redundancji sygnałów.
• Sterowanie stycznikami bezpieczeństwa w obwodach głównych napędów (jako element decydujący o załączeniu/wyłączeniu).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w obudowie o stopniu ochrony co najmniej IP20 (w warunkach suchych). Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania oraz wszystkie obwody zewnętrzne. Przekrój przewodów przyłączeniowych dobrać zgodnie z maksymalnym prądem znamionowym styków (wartość podana w dokumentacji producenta) oraz obowiązującymi przepisami. Momenty dokręcania zacisków należy stosować według danych producenta (dokumentacja techniczna).

FAQ

• Czy przekaźnik posiada podświetlenie LED stanu pracy? Standardowy model (ADV REL 2NO+2NO TV) nie jest wyposażony we wbudowane podświetlenie. Stan załączenia można sprawdzić za pomocą pomiaru napięcia na stykach lub dedykowanych modułów sygnalizacyjnych.
• Jaki jest stopień ochrony przekaźnika? Dla aparatury montowanej wewnątrz rozdzielnicy typowym stopniem ochrony jest IP20 – ochrona przed dostępem do części niebezpiecznych palcami i przed ciałami stałymi o średnicy ≥12,5 mm. Dokładną wartość dla konkretnej obudowy należy zweryfikować w dokumentacji zamawianego wariantu.
• Jakie są typy styków i tryb pracy? Przekaźnik posiada wyłącznie styki normalnie otwarte (NO) – w stanie spoczynku (bez podanego sygnału bezpieczeństwa) styki są rozwarte. Tryb pracy to normalnie otwarty, z wykrywaniem sygnału z obwodu bezpieczeństwa.
