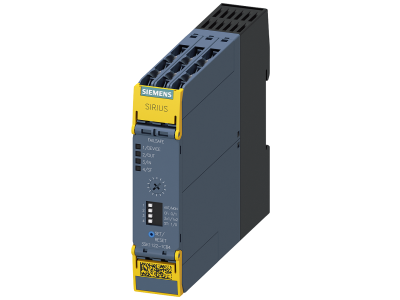

Przekaźnik bezpieczeństwa ADV ELEC 2+2 TV | 3SK1122-1CB41 Siemens

Alternatywny kod produktu: 3SK11221CB41

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa ADV ELEC o symbolu katalogowym 3SK1122-1CB41 przeznaczony jest do budowy układów sterowania spełniających wymagania funkcjonalnego bezpieczeństwa. Konfiguracja styków 2+2 zapewnia redundantną strukturę niezbędną w obwodach związanych z ochroną operatora i maszyny. Urządzenie montuje się na szynie DIN TH35, co ułatwia integrację w istniejących szafach sterowniczych.

• Konfiguracja styków 2+2: dwie pary styków zwiernych i dwie pary styków rozwiernych (lub odpowiednio 2 kanały) umożliwiają realizację nadzoru nad obwodami bezpieczeństwa z wymaganym poziomem redundancji i różnicowania.
• Kompatybilność z szyną DIN TH35: standardowy montaż w rozdzielnicach i szafach sterowniczych bez użycia narzędzi, skraca czas instalacji.
• Przeznaczenie do aplikacji bezpieczeństwa: dedykowany do obwodów stopu awaryjnego, osłon ruchomych, bramek świetlnych i innych elementów systemów bezpieczeństwa maszyn.
• Kompaktowa obudowa: oszczędza miejsce w szafie sterowniczej, pozwala na gęste zabudowanie większej liczby modułów.
• Niezawodna stykówka: materiały styków dobrane do pracy w obwodach o małym prądzie sterującym bez ryzyka utlenienia – szczególnie ważne w układach iskrobezpiecznych.

Zgodność z Normami

Przekaźnik bezpieczeństwa ADV ELEC 3SK1122-1CB41 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi aparatury łączeniowej i układów bezpieczeństwa. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej. Producent deklaruje zgodność z wymogami norm dla przekaźników bezpieczeństwa stosowanych w systemach kontroli maszyn.

Zastosowanie

Dzięki konfiguracji styków 2+2 oraz konstrukcji przystosowanej do pracy w pętlach bezpieczeństwa, przekaźnik znajduje zastosowanie w różnorodnych instalacjach przemysłowych i maszynowych:

• Realizacja obwodów stopu awaryjnego (E‑Stop) z wymaganym poziomem redundancji.
• Nadzór nad osłonami ruchomymi (drzwi, pokrywy) w maszynach produkcyjnych.
• Pętle bezpieczeństwa z czujnikami (bramki świetlne, maty naciskowe) w automatyce fabrycznej.
• Sterowanie stycznikami i przekaźnikami w układach wymagających monitorowania zgodności sygnałów.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa ADV ELEC 3SK1122-1CB41 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP i normami instalacyjnymi. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Nie przekraczaj parametrów znamionowych podanych na tabliczce znamionowej.

FAQ

• Czy przekaźnik posiada podświetlenie lub wskaźnik LED? W dostępnych danych nie podano informacji o podświetleniu. W razie potrzeby należy sprawdzić dokumentację producenta lub kartę katalogową.
• Jaki jest stopień ochrony obudowy tego przekaźnika? W podstawowych danych nie określono stopnia IP. Typowa aparatura modułowa montowana w rozdzielnicach posiada IP20, jednak konkretny stopień dla tego modelu należy zweryfikować w dokumentacji technicznej.
• Jaki jest tryb pracy styków – zwierne czy rozwierne? Czy jako NO/NC? Konfiguracja 2+2 sugeruje dwa tory (sterowanie redundantne), gdzie każdy tor może zawierać zarówno styki zwierne (NO), jak i rozwierne (NC). Dokładną topologię styków określa producent w danych technicznych. Przed włączeniem do układu zalecamy zapoznanie się ze schematem wewnętrznym.
