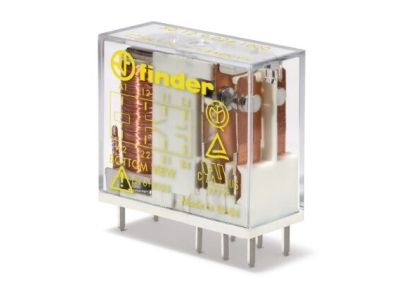

Przekaźnik bezpieczeństwa 2P 8A 24VDC AgNi+Au | 50.12.9.024.5000 Finder

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa FINDER z serii 50.12 to zaawansowany komponent elektrotechniczny zaprojektowany z myślą o systemach wymagających najwyższego poziomu niezawodności. Urządzenie charakteryzuje się obecnością mechanicznie sprzężonych zestyków, co jest kluczowe w aplikacjach związanych z bezpieczeństwem maszynowym i procesowym. Wyposażony w dwa zestyki przełączne o prądzie znamionowym 8 A, przekaźnik ten zapewnia stabilną pracę nawet przy zmiennych obciążeniach.

• Materiał styków AgNi+Au: Zastosowanie stopu srebro-nikiel z dodatkowym złoceniem pozwala na bezproblemową pracę w obwodach sygnałowych, eliminując ryzyko utleniania styków przy niskich prądach.
• Izolacja wzmocniona: Odstęp izolacyjny pomiędzy cewką a zestykami wynosi aż 8 mm, co przekłada się na wytrzymałość dielektryczną na poziomie 6 kV (1.2/50 μs), gwarantując bezpieczeństwo galwaniczne.
• Konstrukcja miniaturowa: Wysokość pinów wynosząca 5 mm oraz standard RT II (odporność na mycie) sprawiają, że przekaźnik idealnie nadaje się do montażu w gniazdach lub bezpośrednio na obwodach drukowanych PCB.
• Ekologia i bezpieczeństwo: Materiał styków jest całkowicie wolny od kadmu, co wpisuje się w nowoczesne standardy ochrony środowiska.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystyczną normą PN-EN 61810-3 (która zastąpiła wcześniejszą normę EN 50205). Jest to przekaźnik Typu B, co oznacza, że posiada mechanicznie wymuszone prowadzenie zestyków. Taka konstrukcja uniemożliwia jednoczesne zamknięcie zestyku zwiernego i rozwiernego w przypadku zespawania jednego z nich, co jest fundamentem budowy systemów sterowania o wysokim poziomie nienaruszalności bezpieczeństwa (SIL).

Zastosowanie

Dzięki swojej specyfikacji, przekaźnik FINDER 50.12.9.024.5000 znajduje szerokie zastosowanie w profesjonalnych instalacjach automatyki:

• Moduły bezpieczeństwa: Jako element wykonawczy w przekaźnikach bezpieczeństwa monitorujących przyciski E-Stop lub kurtyny świetlne.
• Automatyka przemysłowa: Sterowanie sygnałami w układach logicznych, gdzie wymagana jest pewność przełączenia.
• Interfejsy sterownik-odbiornik: Separacja obwodów sterujących PLC od obwodów wykonawczych w trudnych warunkach przemysłowych.
• Kolejnictwo i transport: Systemy sterowania ruchem wymagające komponentów o podwyższonej niezawodności.

Wskazówki Montażowe

Przekaźnik jest przystosowany do montażu w obwodach drukowanych (PCB) oraz w dedykowanych gniazdach serii 95. Podczas projektowania płytki należy uwzględnić raster wyprowadzeń oraz zapewnić odpowiednią separację ścieżek, aby zachować parametry izolacji 8 mm. W przypadku lutowania ręcznego należy zachować ostrożność, aby nie przegrzać wyprowadzeń, co mogłoby wpłynąć na geometrię mechanizmu sprzężonego. Stopień ochrony RT II pozwala na proces mycia płytki po lutowaniu bez ryzyka uszkodzenia wnętrza przekaźnika.

FAQ

1. Czy ten przekaźnik może być stosowany do przełączania bardzo małych prądów?
Tak, dzięki pozłacanym stykom (AgNi+Au), przekaźnik ten doskonale radzi sobie z obciążeniami sygnałowymi, gdzie standardowe styki mogłyby ulec zasiarczeniu lub utlenieniu.

2. Co oznacza, że zestyki są mechanicznie sprzężone?
Oznacza to, że zestyki są ze sobą połączone w sposób mechaniczny, który gwarantuje, że zestyki zwierne i rozwierne nigdy nie zamkną się jednocześnie, nawet w sytuacji awaryjnej (np. zespawania styków).

3. Jakie jest napięcie sterujące cewki?
Model ten jest przeznaczony do pracy z napięciem stałym (DC) o wartości znamionowej 24V.
