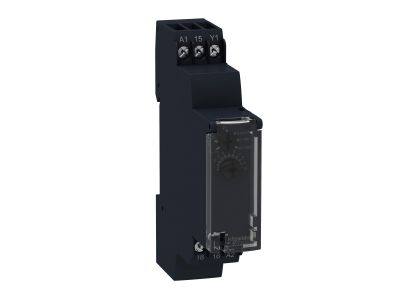

Przekaźnik A At 1C O 24VAC DC 240V AC | RE17RAMU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric z serii Zelio Time RE17R to zaawansowane rozwiązanie modułowe, zaprojektowane z myślą o precyzyjnym sterowaniu czasowym w układach automatyki przemysłowej i budynkowej. Urządzenie charakteryzuje się wyjątkowo kompaktową obudową o szerokości zaledwie 17,5 mm, co odpowiada standardowemu wymiarowi wyłącznika nadprądowego 1-biegunowego. Taka konstrukcja pozwala na znaczną oszczędność miejsca w rozdzielnicy i upraszcza projektowanie paneli sterowniczych.

• Szeroki zakres czasowy: Możliwość nastawy opóźnienia w przedziale od 0,1 sekundy do aż 100 godzin pozwala na dopasowanie urządzenia do niemal każdej aplikacji przemysłowej.
• Uniwersalne napięcie zasilania: Przekaźnik wspiera szeroki zakres napięć od 24V AC/DC do 240V AC, co gwarantuje stabilną pracę nawet w przypadku wahań parametrów sieci i redukuje konieczność utrzymywania wielu indeksów magazynowych.
• Konfiguracja styków: Wyposażony w przełączny styk SPDT (Single Pole Double Throw), który umożliwia elastyczne zarządzanie obwodami wyjściowymi.
• Bezpieczeństwo nastaw: Zintegrowana, zamykana pokrywa chroni przed przypadkową zmianą parametrów przez osoby nieuprawnione, zapewniając ciągłość procesów technologicznych.
• Funkcje zaawansowane: Urządzenie oferuje sygnały pauzy oraz podsumowania, co zwiększa kontrolę nad realizowanym cyklem czasowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co jest standardem dla marki Schneider Electric. Obudowa wykonana z materiałów samogasnących zapewnia wysoki stopień ochrony, a konstrukcja modułowa jest w pełni kompatybilna ze standardem szyny DIN (35 mm). Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz posiada certyfikaty niezbędne do stosowania w profesjonalnych instalacjach elektro-technicznych na terenie Unii Europejskiej.

Zastosowanie

Dzięki swojej wszechstronności, przekaźnik RE17RAMU znajduje zastosowanie w wielu sektorach:

• Automatyka budynkowa: Sterowanie oświetleniem w toaletach, klatkach schodowych oraz zarządzanie systemami wentylacji.
• Systemy zabezpieczeń: Kontrola czasu trwania sygnałów alarmowych oraz opóźnienia w systemach kontroli dostępu.
• Infrastruktura: Automatyczne otwieranie drzwi przesuwnych, sterowanie szlabanami parkingowymi oraz bramami wjazdowymi.
• Przemysł: Zarządzanie cyklami pracy maszyn, opóźnianie rozruchu silników oraz sterowanie procesami wymagającymi precyzyjnego odmierzania czasu w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm w dowolnej pozycji. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania mieści się w zakresie 24-240V. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Dzięki szerokości 17,5 mm, przekaźnik idealnie komponuje się z pozostałą aparaturą modułową w rozdzielnicy. Precyzyjne nastawy czasu wykonuje się za pomocą pokręteł umieszczonych na przednim panelu pod przezroczystą osłoną.

FAQ

• Czy przekaźnik może pracować zarówno z prądem stałym, jak i zmiennym? Tak, urządzenie posiada uniwersalny zasilacz obsługujący zakres 24-240V AC/DC, co czyni go niezwykle wszechstronnym elementem instalacji.
• Jaki jest najkrótszy możliwy czas nastawy? Minimalny czas, jaki można ustawić na przekaźniku, wynosi 0,1 sekundy.
• Czy nastawy są chronione przed ingerencją? Tak, przekaźnik posiada zamykaną pokrywę czołową, która zabezpiecza pokrętła nastawcze przed przypadkowym przestawieniem.
• Czy urządzenie zajmuje dużo miejsca w szafie? Nie, jego szerokość to tylko 17,5 mm, co odpowiada szerokości jednego modułu (1P) w standardowej rozdzielnicy.
