Opis i Kluczowe Cechy

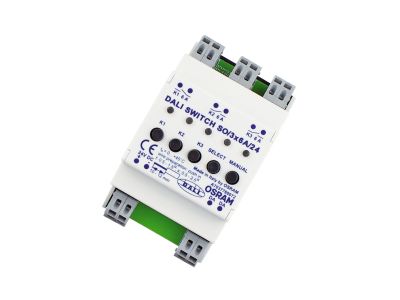

Przekaźnik 3-kanałowy DALI WITCH SO/2x6A/24 (symbol 4008321533364) to konwerter sygnału przeznaczony do sterowania odbiornikami oświetleniowymi bez możliwości ściemniania. Trzy niezależne przekaźniki z bezpotencjałowymi zestykami umożliwiają przełączanie obciążeń rezystancyjnych do 6 A przy zasilaniu 24 V DC. Adresowanie przez magistralę DALI zapewnia elastyczną integrację z systemami automatyki budynkowej, a kompaktowa budowa ułatwia montaż w rozdzielnicach.

• 3 niezależne kanały przekaźnikowe: możliwość jednoczesnego sterowania trzema oddzielnymi obwodami odbiorników bez ściemniania (stateczniki QT, OT, PT, HT) – oszczędność miejsca i kosztów instalacji.
• Obciążenie rezystancyjne 6 A na kanał: bezpieczne przełączanie lamp i urządzeń o znacznym prądzie bez ryzyka przeciążenia styków.
• Zasilanie 24 V DC: niskie napięcie zwiększa bezpieczeństwo obsługi i upraszcza zasilanie awaryjne (np. z modułów PS 30).
• Zestyki bezpotencjałowe: pełna galwaniczna izolacja od magistrali DALI – eliminacja zakłóceń i ochrona sterownika.
• Adresowanie przez DALI: prosta integracja z dowolnymi sterownikami DALI, możliwość indywidualnego adresowania każdego kanału – elastyczna konfiguracja systemu oświetlenia.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada certyfikat CE. Przeznaczony do montażu w instalacjach niskonapięciowych zgodnych z normami serii EN 61547 oraz EN 61347 (stosowane do stateczników i sterowników oświetlenia). Brak szczegółowych norm w dostarczonej specyfikacji – przed wdrożeniem zaleca się weryfikację w dokumentacji producenta.

Zastosowanie

Przekaźnik DALI WITCH SO/2x6A/24 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezależne sterowanie kilkoma odbiornikami bez ściemniania za pośrednictwem cyfrowej magistrali DALI. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach obiektów.

• Sterowanie statecznikami QT, OT, PT, HT oraz lampami bez funkcji ściemniania w systemach DALI – do trzech niezależnych grup.
• Przełączanie odbiorników rezystancyjnych (np. żarówki, grzałki) w automatyce budynkowej (oświetlenie, sygnalizacja, małe silniki).
• Integracja z układami zasilającymi POWERTRONIC oraz sterownikami DALI Hager, Philips, Osram i innymi – idealny w renowacji budynków historycznych, gdzie ważna jest adaptacja istniejących systemów.
• Wykorzystanie w przemyśle i obiektach użyteczności publicznej do zdalnego załączania/wyłączania obwodów oświetlenia awaryjnego lub dekoracyjnego.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania 24 V DC oraz magistralę DALI. Urządzenie przeznaczone do montażu na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – dla prądu 6 A zaleca się przekrój minimum 1,5 mm². Zasilanie 24 V DC musi pochodzić z bezpiecznego źródła (np. PS 30 lub inny certyfikowany zasilacz SELV). Po podłączeniu skonfiguruj adresowanie DALI za pomocą oprogramowania lub kontrolera.

FAQ

• Czy przekaźnik jest podświetlany? Nie, przekaźnik DALI WITCH SO/2x6A/24 nie posiada podświetlenia. Stan pracy sygnalizowany jest na magistrali DALI przez sterownik nadrzędny.
• Jaki jest stopień ochrony tego przekaźnika? W specyfikacji producenta nie podano stopnia ochrony. Ponieważ urządzenie przeznaczone jest do montażu w rozdzielnicy, należy zapewnić obudowę o odpowiednim IP (zazwyczaj IP20) do warunków środowiskowych.
• Jaki jest tryb pracy styku? Zestyki są bezpotencjałowe – ich konfiguracja (zwierny/rozłączny) zależy od ustawień sterownika DALI oraz adresowania kanałów. W standardowym użyciu przełączają obciążenie rezystancyjne pod wpływem sygnału DALI.
