Przekaźnik 3-fazowy awaryjny sekwencja U 160-288VAC | RM22TU21 Schneider Electric

Opis i Kluczowe Cechy

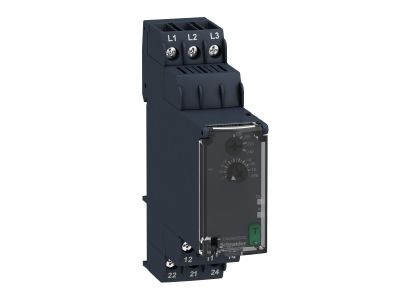

Przekaźnik nadzoru napięcia 3-fazowego Schneider Electric RM22TU21 z serii Zelio to urządzenie przeznaczone do monitorowania poziomu napięcia w sieciach trójfazowych w zakresie 160–288 V AC, a także kontroli sekwencji faz. Dzięki dwóm stykom przełącznym DPDT o obciążalności 8 A umożliwia niezawodne sygnalizowanie stanów awaryjnych lub sterowanie zabezpieczeniami. Szerokość 22,5 mm (1 moduł) pozwala na oszczędność miejsca w rozdzielnicy i łatwy montaż na szynie DIN.

• Zakres napięcia monitorowanego 160–288 V AC: Umożliwia wykrywanie przepięć i zaników w sieciach 3-fazowych, chroniąc odbiory przed uszkodzeniem.
• Dwa styki przełączne DPDT (8 A): Zapewniają elastyczność podłączenia – możliwość jednoczesnego sygnalizowania różnych stanów lub sterowania kilkoma obwodami.
• Kompaktowa obudowa 22,5 mm: Zajmuje minimalną przestrzeń na szynie TH35, ułatwiając rozbudowę instalacji.
• Blokowana funkcja testowa: Pozwala bezpiecznie sprawdzić działanie przekaźnika bez ryzyka przypadkowego odłączenia napięcia.
• Przezroczysta pokrywa i pokrętła regulacyjne: Ułatwiają odczyt ustawień i szybką konfigurację progów zadziałania.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących dyrektyw europejskich i posiada oznaczenie CE. Zaprojektowane zgodnie z przyjętymi standardami dla aparatury kontrolno-pomiarowej, co gwarantuje bezpieczną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik RM22TU21 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe monitorowanie parametrów sieci trójfazowej – szczególnie w celu ochrony kosztownych odbiorników przed skutkami nieprawidłowego napięcia lub kolejności faz.

• Sterowanie i sygnalizacja stanów awaryjnych w rozdzielniach głównych oraz podrozdzielniach.
• Automatyczne odłączanie odbiorów przy zaniku lub przekroczeniu dopuszczalnego poziomu napięcia.
• Kontrola sekwencji faz w napędach maszyn, pomp, wentylatorów i innych urządzeń 3-fazowych.
• Monitoring napięcia w instalacjach fotowoltaicznych, stacjach ładowania pojazdów elektrycznych i innych źródłach energii.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonane wyłącznie przez osoby z kwalifikacjami SEP (do 1 kV). Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobieraj zgodnie z obciążalnością styków (8 A) oraz lokalnymi przepisami. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Po zamontowaniu skonfiguruj progi zadziałania za pomocą pokręteł na przednim panelu.

FAQ

• Jaki jest zakres napięcia monitorowanego przez przekaźnik RM22TU21? Urządzenie pracuje w zakresie napięcia sieciowego 160–288 V AC, co obejmuje typowe napięcia 230/400 V z tolerancją.
• Czy przekaźnik wykrywa nieprawidłową kolejność faz? Tak, z nazwy „sekwencja U” wynika, że monitoruje również kolejność faz, co jest istotne w przypadku napędów trójfazowych i silników.
• Czy urządzenie można zamontować na szynie DIN w standardowej rozdzielnicy? Tak, przekaźnik ma szerokość 22,5 mm (1 moduł) i jest przeznaczony do montażu na szynie TH35.
