Przekaźnik 2-funkcyjny 24-240V AC DC, zakres 0.1s... 100h Zelio Time | RE17LLBM Schneider Electric

Opis i Kluczowe Cechy

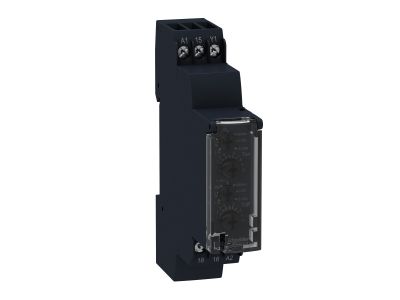

Przekaźnik czasowy Schneider Electric Zelio Time RE17LLBM to modułowe urządzenie sterujące pracujące w zakresie czasowym od 0,1 sekundy do 100 godzin. Zasilany napięciem 24-240 V AC/DC, oferuje wyjście półprzewodnikowe (statyczne) oraz szerokość 17,5 mm, co umożliwia montaż w rozdzielnicy na szynie DIN obok standardowych wyłączników jednobiegunowych. Przeznaczony do precyzyjnego zarządzania czasem w systemach automatyki.

• Zakres czasowy 0,1 s – 100 h: Pokrywa szerokie spektrum opóźnień – od krótkich impulsów po długotrwałe cykle, co pozwala dostosować pracę do różnorodnych aplikacji bez konieczności stosowania wielu przekaźników.
• Zasilanie 24-240 V AC/DC: Uniwersalny zakres napięć zapewnia stabilną pracę nawet przy tymczasowych wahaniach w sieci, ułatwiając zastosowanie w różnych instalacjach.
• Szerokość 17,5 mm: Kompaktowa obudowa zajmuje tyle samo miejsca co wyłącznik nadprądowy 1-biegunowy, co upraszcza projektowanie rozdzielnicy i oszczędza przestrzeń w szafie sterowniczej.
• Wyjście półprzewodnikowe (statyczne): Bezkontaktowe przełączanie zapewnia cichą pracę, długą żywotność i brak drgań styków – idealne do częstego załączania w automatyce.
• Funkcje L i Li (asymetryczne miganie): Dedykowane tryby pracy pozwalają na realizację sygnalizacji świetlnej, alarmów oraz innych sekwencji czasowych bez dodatkowych układów.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dotyczącymi aparatury modułowej i posiada certyfikat CE. Spełnia wymogi dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej dla urządzeń przeznaczonych do montażu w rozdzielnicach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik czasowy RE17LLBM znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne sterowanie czasem w instalacjach niskiego napięcia. Dzięki elastycznym funkcjom i kompaktowej budowie sprawdza się w automatyce budynkowej i przemysłowej.

• Automatyczne otwieranie drzwi – opóźnienie zamknięcia po sygnale.
• Sterowanie oświetleniem w toaletach, korytarzach i pomieszczeniach technicznych (czasowe wyłączenie po opuszczeniu).
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w szafach sterowniczych.
• Sygnalizacja świetlna i alarmowa z wykorzystaniem funkcji migania (L/Li).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do obciążenia wyjścia półprzewodnikowego oraz napięcia zasilania. Zaciski dokręcać z momentem zgodnym z dokumentacją producenta. Po montażu zaleca się zamknięcie przezroczystej pokrywy, która zabezpiecza ustawienia czasowe przed przypadkową zmianą.

FAQ

• Jakie funkcje czasowe oferuje przekaźnik RE17LLBM? Urządzenie realizuje dwie funkcje: L (asymetryczne miganie z przerwą dłuższą od impulsu) oraz Li (asymetryczne miganie z impulsem dłuższym od przerwy). Zakres nastaw czasu obejmuje 0,1 s – 100 h dla obu funkcji.
• Czy wyjście przekaźnika jest stykowe (przekaźnik elektromechaniczny)? Nie, wyjście jest półprzewodnikowe (statyczne), co oznacza bezstykowe przełączanie obciążenia. Jest to korzystne w aplikacjach wymagających częstego załączania i długiej żywotności.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego modelu. Jako typowa aparatura modułowa montowana w rozdzielnicy zamkniętej, nie jest narażona na wilgoć ani kurz – zaleca się instalację w suchym pomieszczeniu.
