Przekaźnik 1xNO/NC, 6A/250V AC lub 6A/60V DC, napięcie zasilania cewki 60V DC | PG-1P-6A-60DC F&F

Opis i Kluczowe Cechy

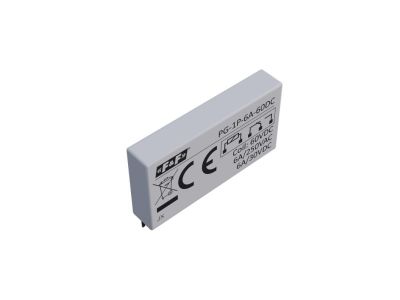

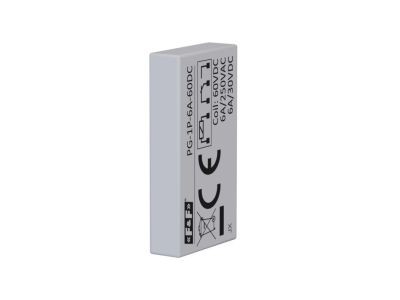

Przekaźnik 1xNO/NC zasilany napięciem 60V DC to kompaktowe (5,2 mm szerokości) urządzenie interfejsowe przeznaczone do separacji galwanicznej i adaptacji sygnałów w układach automatyki przemysłowej. Obciążalność styku wynosi 6A przy napięciu 250V AC lub 60V DC, a wykonanie styków z AgSnO₂ zapewnia długą żywotność i wysoką odporność na zakłócenia. Przeznaczony do współpracy z gniazdem GN-1P-230.

• Konfiguracja styku 1xNO/NC: Elastyczna praca jako normalnie otwarty (NO) lub normalnie zamknięty (NC) – dostosowanie do różnych schematów sterowania.
• Obciążalność 6A/250V AC lub 6A/60V DC: Bezawaryjna praca z szerokim zakresem napięć i prądów w systemach automatyki.
• Cewka zasilana 60V DC: Kompatybilny z napięciem sterującym typowym dla układów przemysłowych, zapewniający precyzyjną reakcję przekaźnika.
• Styki AgSnO₂: Wysoka odporność na zużycie i zakłócenia, co gwarantuje niezawodność nawet w wymagających środowiskach.
• Kompaktowa budowa (5,2 mm): Oszczędność miejsca w szafach sterowniczych i modułach automatyki, ułatwienie montażu w gęsto upakowanych układach.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich: PN-EN 60999-1:2002, PN-EN 61810-1:2015-09 oraz PN-EN IEC 60947-1:2021-07 dotyczących bezpieczeństwa i niezawodności urządzeń elektrycznych w automatyce przemysłowej.

Zastosowanie

Przekaźnik 1xNO/NC zasilany 60V DC znajduje zastosowanie w układach wymagających separacji sygnałów, adaptacji napięć sterujących oraz niezawodnego przełączania obwodów.

• Sterowanie sygnałami w układach PLC i systemach automatyki przemysłowej.
• Separacja galwaniczna pomiędzy obwodami mocy a sterowania – ochrona wrażliwych układów przed przepięciami.
• Adaptacja napięć sterujących (np. 60V DC) do standardowych napięć wejściowych innych urządzeń (24V, 110V, 230V).
• Zastosowanie w układach sygnalizacji, zabezpieczeń i monitoringu maszyn przemysłowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik mocować w dedykowanych gniazdach modułowych (np. GN-1P-230), zachowując odpowiednie odstępy izolacyjne. Przed podłączeniem zasilania należy upewnić się, że napięcie cewki (60V DC) jest zgodne z wymaganiami układu sterującego. Podłączanie obwodów mocy i sygnałowych powinno odbywać się zgodnie z dokumentacją techniczną, z zachowaniem polaryzacji w przypadku zasilania DC.

FAQ

• Czy przekaźnik może współpracować z napięciem 24V DC? Standardowe zasilanie cewki wynosi 60V DC – dla napięcia 24V DC należy zastosować odpowiedni przetwornik napięcia lub moduł pośredniczący.
• Jaki jest żywotność styku? Żywotność zależy od obciążenia, ale dzięki materiałowi AgSnO₂ przekaźnik charakteryzuje się wysoką trwałością nawet przy częstym przełączaniu.
• Czy przekaźnik nadaje się do pracy w środowisku wilgotnym? Dane nie określają stopnia ochrony IP – zalecane jest stosowanie w suchych pomieszczeniach lub w obudowach z odpowiednią klasyfikacją IP.
