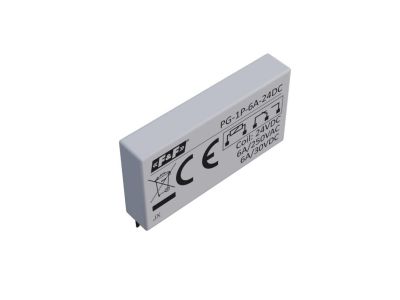

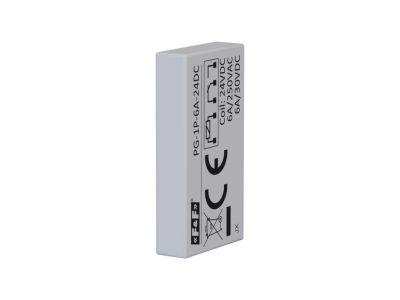

Przekaźnik 1xNO/NC, 6A/250V AC lub 6A/30V DC, napięcie zasilania cewki 24V DC | PG-1P-6A-24DC F&F

Opis i Kluczowe Cechy

Przekaźnik 1xNO/NC o obciążalności 6A (250V AC lub 30V DC) z cewką zasilaną napięciem 24V DC to kompaktowe (5,2 mm szerokości) rozwiązanie interfejsowe do separacji galwanicznej sygnałów w układach automatyki przemysłowej. Wyposażony w styki wykonane ze stopu AgSnO₂, zapewnia długotrwałą niezawodność pracy nawet w wymagających warunkach środowiskowych. Wysoka odporność na zakłócenia elektryczne gwarantuje stabilne działanie w systemach sterowania.

• Konfiguracja 1xNO/NC: Daje elastyczność w projektowaniu obwodów – możliwość wyboru styku normalnie otwartego lub normalnie zamkniętego w zależności od aplikacji.
• Obciążalność 6A przy 250V AC/30V DC: Zapewnia pewne połączenie nawet przy wyższych obciążeniach, co jest kluczowe w układach przemysłowych.
• Cewka 24V DC: Standardowe napięcie zasilania w automatyce, kompatybilne z większością sterowników PLC i systemów sterowania.
• Styki AgSnO₂: Odporność na zużycie i korozję, dłuższa żywotność oraz mniejsze ryzyko przyklejania się styków w porównaniu do tradycyjnych rozwiązań.
• Kompaktowa budowa (5,2 mm): Oszczędza miejsce w szafach sterowniczych i modułowych rozdzielnicach, ułatwiając integrację z innymi komponentami.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i niezawodności urządzeń niskonapięciowych. Zgodny z PN-EN 60999-1:2002, PN-EN 61810-1:2015-09 oraz PN-EN IEC 60947-1:2021-07, co potwierdza jego bezpieczeństwo i jakość wykonania.

Zastosowanie

Przekaźnik 1xNO/NC znajduje szerokie zastosowanie w układach automatyki przemysłowej, sterowania oraz w systemach sygnalizacji i zabezpieczeń.

• Separacja galwaniczna sygnałów pomiędzy sterownikami PLC a obwodami wykonawczymi (np. styczniki, elektrozawory).
• Dostosowanie poziomów napięć i prądów w układach sygnałowych (np. pomiędzy 24V DC a 230V AC).
• Realizacja funkcji logicznych w obwodach sterowania maszyn i urządzeń przemysłowych.
• Zastosowanie w systemach alarmowych i sygnalizacji awaryjnej jako element pośredniczący.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa dotyczących pracy z układami elektrycznymi. Przed montażem należy odłączyć napięcie zasilania. Przekaźnik należy umieścić w dedykowanym gnieździe (np. GN-1P-24) i zabezpieczyć przed przypadkowym wysunięciem. Należy zwrócić uwagę na prawidłowe podłączenie cewki (24V DC) oraz styków (NO/NC) zgodnie z dokumentacją techniczną. Po montażu należy przeprowadzić test funkcjonalny, sprawdzając poprawność przełączania i brak zakłóceń w układzie.

FAQ

• Czy przekaźnik można stosować w obwodach 230V AC? Tak – przekaźnik obsługuje obciążenie do 6A przy napięciu 250V AC, co czyni go odpowiednim do współpracy z siecią 230V.
• Jakie jest napięcie znamionowe cewki? Cewka jest zaprojektowana do zasilania napięciem 24V DC, co jest standardowym napięciem w systemach automatyki przemysłowej.
• Czy przekaźnik wymaga dodatkowego chłodzenia? Ze względu na kompaktową budowę i niskie straty mocy, nie jest wymagane dodatkowe chłodzenie przy typowych warunkach pracy.
