Przekaźnik 1xNO/NC, 6A/250V AC lub 6A/30V DC, napięcie zasilania cewki 12V DC | PG-1P-6A-12DC F&F

Opis i Kluczowe Cechy

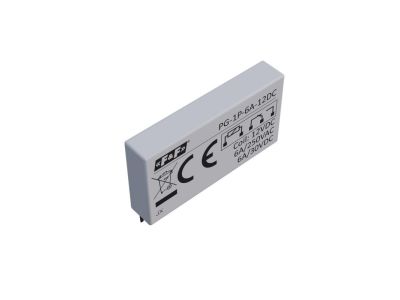

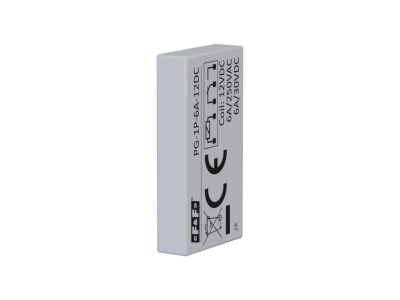

Przekaźnik interfejsowy 1xNO/NC zasilany napięciem 12V DC to kompaktowe urządzenie (szerokość 5,2 mm) zaprojektowane do separacji galwanicznej oraz sterowania obwodami sygnałowymi i mocy. Wyposażony w jeden styk przełączny (1P) o obciążalności 6A przy 250V AC lub 30V DC. Materiał styków AgSnO₂ gwarantuje wysoką odporność na zużycie i zakłócenia elektryczne w aplikacjach przemysłowych.

• Konfiguracja 1xNO/NC: Elastyczne sterowanie – możliwość wyboru styku normalnie otwartego (NO) lub normalnie zamkniętego (NC) w zależności od potrzeb aplikacji.
• Obciążalność 6A/250V AC lub 6A/30V DC: Pewna praca z niskimi i średnimi obciążeniami, zarówno w obwodach prądu przemiennego, jak i stałego.
• Napięcie zasilania cewki 12V DC: Kompatybilność z układami sterowania niskonapięciowych, szeroko stosowany w automatyce przemysłowej.
• Materiał styków AgSnO₂: Wysoka odporność na zgrzewanie się styków i trwałość w warunkach częstych przełączeń.
• Kompaktowa budowa (5,2 mm): Oszczędność miejsca w szafach sterowniczych i rozdzielnicach, ułatwia montaż w gęstych układach elektronicznych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich PN-EN 60999-1:2002, PN-EN 61810-1:2015-09 oraz PN-EN IEC 60947-1:2021-07 dotyczących bezpieczeństwa, separacji galwanicznej i odporności na zakłócenia w układach niskonapięciowych. Posiada oznaczenie CE.

Zastosowanie

Przekaźniki interfejsowe znajdują zastosowanie w układach automatyki przemysłowej, systemach sterowania oraz w miejscach wymagających separacji galwanicznej pomiędzy obwodami sterowania a mocy.

• Separacja galwaniczna w układach PLC i sterownikach przemysłowych – ochrona przed zakłóceniami i niepożądanymi sygnałami.
• Przełączanie sygnałów w systemach alarmowych i czujnikowych – pewne sterowanie obwodami sygnałowymi.
• Sterowanie obwodami mocy w maszynach i urządzeniach przemysłowych – elastyczne zarządzanie obciążeniami do 6A.
• Interfejs pomiędzy różnymi poziomami napięć (np. 12V DC a 230V AC) w aplikacjach automatyki budynkowej i energetycznej.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania układu. Przekaźnik montować w gnieździe dedykowanym dla styku 1P (np. GN-1P-24). Podczas podłączania zwrócić uwagę na polaryzację zasilania cewki (12V DC). Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania w warunkach wysokiego obciążenia. Po montażu sprawdzić poprawność połączeń i funkcjonowanie układu.

FAQ

• Czy przekaźnik można stosować z napięciem zasilania cewki 24V DC? Nie – cewka jest przeznaczona do zasilania 12V DC. Dla innych napięć należy dobrać odpowiedni model przekaźnika.
• Jaki jest maksymalny prąd łączeniowy? Maksymalna obciążalność styku wynosi 6A przy napięciu 250V AC lub 30V DC. Przekroczenie tych wartości może prowadzić do uszkodzenia styków.
• Czy przekaźnik posiada wbudowane zabezpieczenie przeciwzakłóceniowe? Materiał styków AgSnO₂ oraz konstrukcja przekaźnika zapewniają wysoką odporność na zakłócenia elektryczne, ale nie jest to aktywne zabezpieczenie przeciwzakłóceniowe (np. warystor).
