PRZEKAZNIK 1C/O, 6A, 60 VDC | RSL1GB4ND Schneider Electric

Opis i Kluczowe Cechy

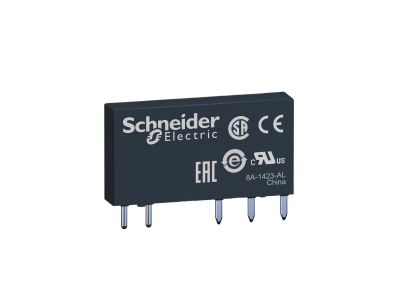

Przekaźnik sygnalizowany symbolem RSL1GB4ND to element łączeniowy z jednym stykiem przełącznym (1C/O) o prądzie znamionowym 6 A. Cewka przystosowana do napięcia stałego 60 VDC. Kompaktowa budowa umożliwia zastosowanie w układach automatyki i sterowania, gdzie wymagane jest niezawodne przełączanie obwodów przy niskim poborze mocy.

• Styk przełączny 1C/O: Umożliwia przełączanie jednego obwodu między dwoma kierunkami – oszczędza miejsce i upraszcza okablowanie w porównaniu z zastosowaniem dwóch osobnych styków.
• Prąd znamionowy 6 A: Wystarczający do sterowania małymi odbiornikami, przekaźnikami pomocniczymi, cewkami styczników czy sygnalizacją LED.
• Napięcie cewki 60 VDC: Przeznaczony do instalacji zasilanych napięciem stałym – typowe zastosowanie w szafach sterowniczych, przemysłowych systemach automatyki i układach PLC.
• Wykonanie modułowe: Dzięki niewielkim wymiarom łatwy do montażu w rozdzielnicach i puszkach (szczegółowe dane montażowe – patrz dokumentacja producenta).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Spełnia wymagania dla aparatury łączeniowej niskiego napięcia stosowanej w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Przekaźnik RSL1GB4ND znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest galwaniczne odseparowanie obwodów sterowania od obwodów wykonawczych.

• Sterowanie oświetleniem, małymi silnikami i siłownikami w instalacjach niskonapięciowych (DC).
• Pośredniczenie między sygnałami z paneli operatorskich/PLC a stycznikami lub przekaźnikami większej mocy.
• Separacja obwodów sterowania w systemach alarmowych, sygnalizacji i BMS.
• Zastosowanie w rozdzielnicach sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekrój przewodów dobrać zgodnie z normą, biorąc pod uwagę prąd 6 A (min. 1,0 mm² dla Cu). Moment dokręcania zacisków – według karty katalogowej producenta. Montaż na szynie DIN TH35 jest zalecany, jeśli przekaźnik posiada odpowiedni zatrzask – sprawdź instrukcję. Po zamontowaniu należy sprawdzić poprawność działania styku przed włączeniem zasilania.

FAQ

• Czy przekaźnik ma podświetlenie LED? W dostępnych danych nie podano informacji o diodzie sygnalizacyjnej. Należy sprawdzić wersję wykonania – standardowy RSL1GB4ND nie zawiera wbudowanego wskaźnika LED.
• Jaki stopień ochrony IP ma ten przekaźnik? W karcie katalogowej nie podano stopnia ochrony. Dla aparatury modułowej montowanej wewnątrz rozdzielnic typowo przyjmuje się IP20 – jednak w celu potwierdzenia zalecamy kontakt z producentem lub wyszukanie szczegółowej specyfikacji.
• Jaki jest tryb pracy styku? Styk typu 1C/O (changeover) – przełączny. Oznacza to, że w stanie spoczynku łączy obwód z jednym zaciskiem (NC), a po zadziałaniu przełącza go na drugi zacisk (NO). Pozwala na zamianę dwóch obwodów bez stosowania dodatkowych elementów.
