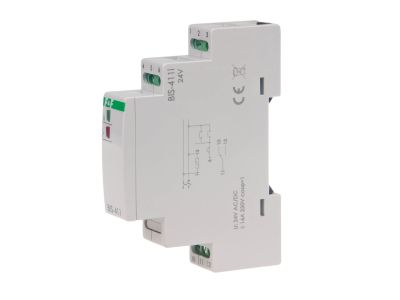

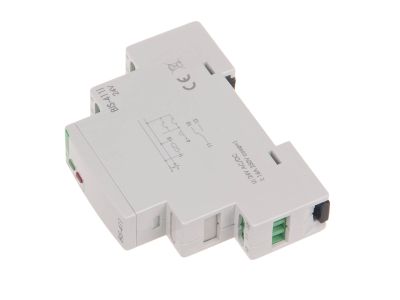

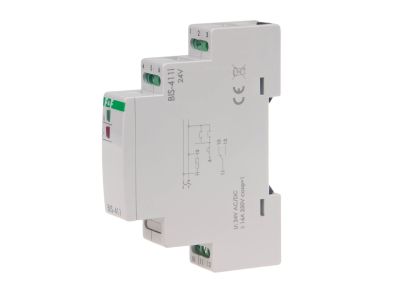

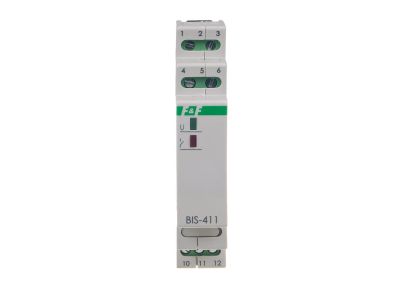

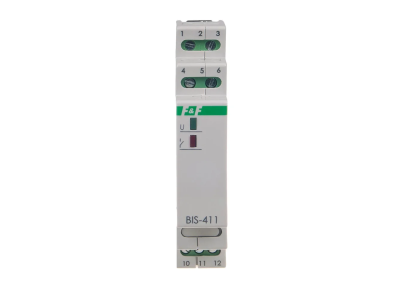

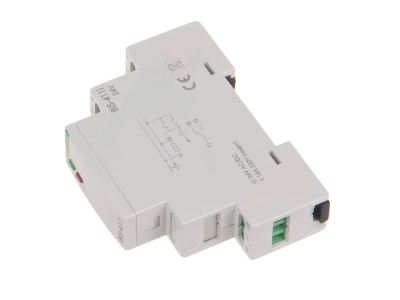

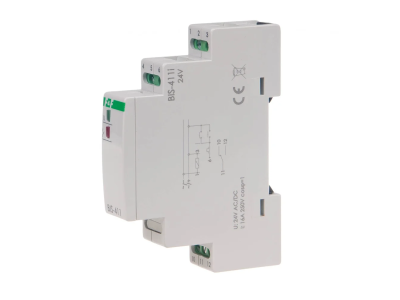

Przekaźik bistabilny BIS-411-24V 24V/16A 1×NO/NC montaż na szynie DIN | BIS-411-24V F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-411-24V marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do precyzyjnego sterowania oświetleniem oraz innymi odbiornikami energii elektrycznej. Dzięki uniwersalnemu zakresowi napięcia zasilania od 9 do 30 V AC/DC, moduł ten znajduje szerokie zastosowanie zarówno w instalacjach niskonapięciowych, jak i systemach automatyki przemysłowej. Urządzenie charakteryzuje się maksymalnym prądem obciążenia w kategorii AC-1 wynoszącym 16 A, co pozwala na bezpośrednie sterowanie znacznymi mocami bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

• Konfiguracja styków: Wyposażony w jeden styk przełączny (1 × NO/NC), co zwiększa elastyczność projektową instalacji.
• Separacja styku: Zastosowana separacja galwaniczna styku pozwala na bezpieczne sterowanie obwodami o innym potencjale niż napięcie zasilania.
• Efektywność energetyczna: Bardzo niski pobór mocy na poziomie zaledwie 0,7 W minimalizuje straty energii w rozdzielnicy.
• Kompaktowa obudowa: Szerokość wynosząca tylko 18 mm (1 moduł) pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Szybkość reakcji: Opóźnienie zadziałania rzędu 0,1 ÷ 0,2 s gwarantuje niemal natychmiastową odpowiedź na impuls sterujący.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz budynków w odpowiednich obudowach rozdzielczych. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania niskonapięciowych aparatów elektrycznych, co potwierdza jego niezawodność w profesjonalnych instalacjach elektro-technicznych.

Zastosowanie

Przekaźnik BIS-411-24V jest idealnym rozwiązaniem do tworzenia inteligentnych systemów sterowania oświetleniem w ciągach komunikacyjnych, klatkach schodowych czy dużych halach. Umożliwia on załączanie i wyłączanie odbiornika z wielu różnych punktów za pomocą równolegle połączonych przycisków dzwonkowych (chwilowych). Dzięki obsłudze napięcia 24V, doskonale sprawdza się w systemach automatyki budynkowej, gdzie bezpieczeństwo napięcia dotykowego jest priorytetem, a także w pojazdach i systemach zasilania awaryjnego DC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel na standardowej szynie DIN (TH-35). Przekrój znamionowy przyłącza wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii i pewne osadzenie przewodów w zaciskach śrubowych. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania wkrętów, który powinien wynosić 0,4 Nm, aby zapewnić optymalny kontakt elektryczny i uniknąć uszkodzenia zacisków. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do 50°C, co pozwala na jego montaż nawet w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Nie, model BIS-411-24V nie jest przystosowany do współpracy z przyciskami wyposażonymi w neonówki lub diody LED podświetlające przycisk.
• Czy urządzenie pamięta stan po zaniku napięcia? Nie, przekaźnik nie posiada pamięci stanu po zaniku zasilania. Po powrocie napięcia styk pozostanie w pozycji wyłączonej.
• Jaki jest maksymalny prąd impulsu sterującego? Prąd impulsu sterującego jest bardzo niski i wynosi mniej niż 1 mA, co chroni styki przycisków sterujących przed wypaleniem.
• Czy mogę sterować tym przekaźnikiem za pomocą sygnału DC? Tak, urządzenie akceptuje zasilanie i sygnały sterujące w zakresie 9÷30 V zarówno AC, jak i DC.
