Przegroda szyny poziomej 400A 800x 600mm PrismaSet | LVS04968 Schneider Electric

Opis i Kluczowe Cechy

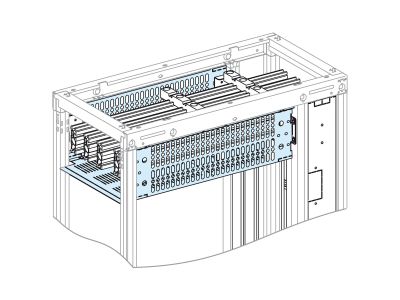

Przegroda szyny poziomej 400A 800x600mm PrismaSet to element systemowy przeznaczony do podziału przestrzeni w rozdzielnicach elektrycznych. Zapewnia separację poszczególnych obwodów i modułów, zwiększając bezpieczeństwo obsługi oraz porządek w szafach sterowniczych. Przeznaczona do montażu na szynach nośnych o szerokości 35mm w rozdzielnicach niskiego napięcia.

• Wymiary 800x600mm: Standardowa wielkość dostosowana do typowych konstrukcji rozdzielnic, umożliwiająca efektywne oddzielenie stref.
• Przystosowana do prądu 400A: Wytrzymała konstrukcja pozwala na stosowanie w instalacjach o wysokim obciążeniu prądowym.
• System PrismaSet: Kompatybilna z szynami nośnymi i akcesoriami systemu Prisma, zapewniająca szybki i stabilny montaż.
• Materiał kompozytowy: Odporny na działanie łuku elektrycznego i warunków atmosferycznych wewnątrz rozdzielnicy.
• Łatwa instalacja: Montaż na zatrzask lub wkrętach do szyny nośnej 35mm – bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Przegroda spełnia wymagania norm europejskich dotyczących rozdzielnic niskiego napięcia (PN-EN 61439-1, PN-EN 61439-2) oraz posiada znak CE. Zapewnia separację spełniającą kryteria ochrony przeciwporażeniowej i przeciwłukowej.

Zastosowanie

Przegroda szyny poziomej 400A 800x600mm PrismaSet znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest fizyczna separacja obwodów dla poprawy bezpieczeństwa i organizacji przestrzeni.

• Oddzielenie stref o różnych napięciach lub prądach w rozdzielnicach przemysłowych.
• Twórcze wydzielenie modułów zasilających od obwodów sterowniczych w szafach sterowniczych.
• Zapobieganie rozprzestrzenianiu się łuku elektrycznego w przypadku awarii.
• Ułatwienie konserwacji i modernizacji instalacji poprzez klarowny podział na sekcje.

Wskazówki Montażowe

Montaż przegrody powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Przegrodę należy zamontować na szynie nośnej 35mm, stosując zatrzaski lub wkręty w zależności od konstrukcji rozdzielnicy. Po montażu należy sprawdzić stabilność i szczelność połączenia. Podczas prac należy stosować środki ochrony indywidualnej zgodnie z przepisami BHP.

FAQ

• Czy przegroda może być stosowana w rozdzielnicach innych producentów? Tak, przegroda PrismaSet jest kompatybilna z szynami nośnymi o szerokości 35mm, co pozwala na montaż w większości standardowych rozdzielnic niskiego napięcia.
• Jakie jest maksymalne obciążenie prądowe przegrody? Przegroda zaprojektowana jest do pracy w układach o prądzie znamionowym 400A – przekroczenie tej wartości może prowadzić do uszkodzenia izolacji lub przegrzania.
• Czy przegroda wymaga dodatkowego mocowania? Standardowe mocowanie odbywa się za pomocą zatrzasków systemowych lub wkrętów do szyny nośnej. W przypadku wymagań specyficznych producenta rozdzielnicy należy postępować zgodnie z jej dokumentacją.
