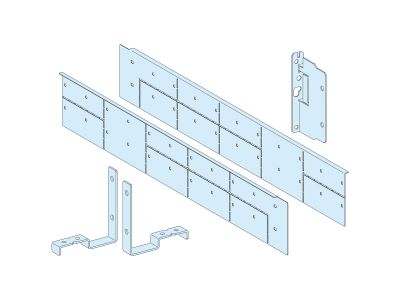

Przegroda pionowa Prisma G | LVS04330 Schneider Electric

Opis i Kluczowe Cechy

Przegroda pionowa Prisma G to element organizacyjny dla rozdzielnic serii Prisma G, służący do wydzielania stref w instalacjach elektrycznych. Montowana w szynach nośnych TS 35, zapewnia separację obwodów i zwiększa bezpieczeństwo podczas prac konserwacyjnych oraz awaryjnych.

• Montaż w szynach TS 35: Szybki i stabilny montaż bez dodatkowych narzędzi – idealna organizacja przestrzeni w rozdzielnicy.
• Izolaacja strefowa: Wydzielenie oddzielnych sekcji chroni przed przypadkowym zwarciem i ułatwia identyfikację obwodów.
• Wytrzymały materiał termoplastyczny: Odporny na wysokie temperatury, promieniowanie UV i działanie czynników chemicznych – długa żywotność w wymagających warunkach.
• Uniwersalność zastosowań: Kompatybilna z aparaturą modułową – umożliwia elastyczne projektowanie układów zasilania.
• Bezpieczeństwo SEP: Ułatwia izolację części czynnych podczas prac serwisowych, zgodnie z normami bezpieczeństwa.

Zgodność z Normami

Przegroda pionowa Prisma G spełnia wymagania normy PN-EN 61439-1 dotyczącej rozdzielnic i sterownic niskiego napięcia. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Przegroda pionowa Prisma G znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowe jest zachowanie porządku, separacji obwodów i bezpieczeństwa personelu.

• Organizacja obwodów w rozdzielnicach przemysłowych i budynkowych.
• Wydzielenie stref dla różnego typu odbiorników (oświetlenie, gniazda, zasilanie maszyn).
• Zapobieganie przypadkowym zwarciom między sąsiadującymi modułami.
• Ułatwienie prac konserwacyjnych poprzez fizyczną separację stref roboczych.

Wskazówki Montażowe

Montaż przegrody należy przeprowadzić zgodnie z instrukcją producenta rozdzielnicy Prisma G. Prace powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionej strefie. Przegrodę należy zamocować w szynie TS 35, dociskając ją do szyny aż do zatrzaśnięcia. Upewnić się, że przegroda jest prawidłowo ustawiona względem sąsiednich modułów. Nie wolno modyfikować ani wyginać przegrody – może to osłabić jej właściwości izolacyjne.

FAQ

• Czy przegroda pasuje do innych serii rozdzielnic niż Prisma G? Przegroda jest dedykowana wyłącznie do serii Prisma G. Do innych systemów należy dobrać odpowiednie przegrody kompatybilne z daną serią.
• Jaki jest maksymalny prąd roboczy przegrody? Informacja o maksymalnym prądzie roboczym nie została podana w danych produktu. Przegroda ma charakter organizacyjny, nie przenosi prądu.
• Czy przegroda chroni przed zwarciem łukowym? Przegroda nie pełni funkcji ochrony przeciwłukowej. Służy wyłącznie do organizacji przestrzennej i separacji stref w rozdzielnicy.
