Przegroda oddzielająca przedział zasilania/odprowadzeń, XPBMB0606 | 284108 Eaton

Alternatywny kod produktu: XPBMB0606

Opis i Kluczowe Cechy

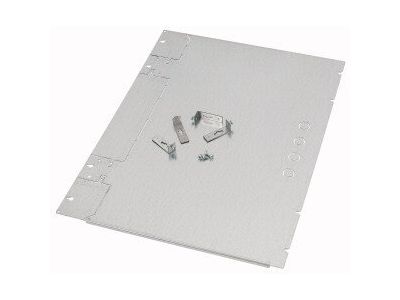

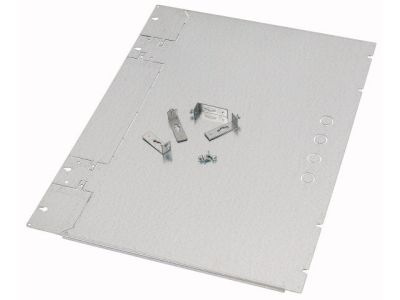

Przegroda oddzielająca przedział zasilania/odprowadzeń oznaczona symbolem XPBMB0606 (indeks 284108) to płyta montażowa/ściana działowa przeznaczona do paneli XP o rozstawie 1/3. Wykonana z materiału o grubości 1,5 mm, o wysokości 600 mm i szerokości 600 mm, zapewnia trwałe i precyzyjne rozdzielenie obwodów elektrycznych w rozdzielnicy. W zestawie znajdują się 4 wsporniki montażowe oraz śruby.

• Grubość materiału 1,5 mm: Gwarantuje sztywność konstrukcji i długotrwałą stabilność mechaniczną nawet w warunkach obciążeń eksploatacyjnych.
• Wymiary 600 x 600 mm: Idealnie dopasowane do paneli XP o rozstawie 1/3 – zapewniają kompatybilność bez konieczności dodatkowej obróbki.
• Wycięcia z możliwością zamknięcia: Wycięcie po prawej stronie umożliwia dostęp do głównego rozdzielenia szyn zbiorczych; po montażu można je obrócić o 180° i przykręcić z powrotem, przywracając pełną izolację przedziału.
• Komplet montażowy w zestawie: 4 wsporniki montażowe i śruby – skracają czas instalacji i eliminują konieczność szukania dodatkowych akcesoriów.
• Konstrukcja przystosowana do bezpiecznego rozdziału: Pozwala oddzielić przedział przyłączeniowy od pozostałej części rozdzielnicy, co zwiększa bezpieczeństwo obsługi i zgodność z wymogami instalacyjnymi.

Zgodność z Normami

Przegroda zaprojektowana zgodnie z wymaganiami europejskich norm dla urządzeń rozdzielczych i sterowniczych. Posiada certyfikat CE, co potwierdza jej zgodność z obowiązującymi dyrektywami Unii Europejskiej. Producent stosuje standardy DIN w zakresie wymiarów i montażu.

Zastosowanie

Przegroda oddzielająca XPBMB0606 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne wydzielenie przedziału zasilania lub odprowadzeń wewnątrz rozdzielnic sterowniczych i energetycznych.

• Oddzielenie przedziału przyłączeniowego szyn zbiorczych od aparatury modułowej w rozdzielnicach głównych i podrozdzielnicach.
• Wydzielenie strefy odprowadzeń kablowych w panelach sterowania maszyn i linii technologicznych.
• Organizacja przestrzeni montażowej w obudowach elektrycznych zgodnie z wymogami bezpieczeństwa i czytelności układu.
• Zastosowanie w rozdzielnicach typu XP, gdzie rozstaw szyny wynosi 1/3 (600 mm moduł) – idealne uzupełnienie dla systemów szyn zbiorczych i listew przyłączeniowych.

Wskazówki Montażowe

Montaż przegrody może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po wcześniejszym odłączeniu napięcia w całej instalacji. Przed rozpoczęciem prac należy zapoznać się z instrukcją montażu dostarczoną przez producenta. Poszczególne wsporniki mocuje się do panelu za pomocą dołączonych śrub, a płytę umieszcza się w żądanej pozycji. Wycięcie po prawej stronie można po dokonaniu podłączeń zamknąć, obracając je o 180° i przykręcając z powrotem. Należy upewnić się, że wszystkie elementy są dokręcone z momentem zgodnym z dokumentacją techniczną. Prace prowadzić w suchym i czystym środowisku, z zachowaniem zasad bezpieczeństwa.

FAQ

• Czy przegroda pasuje do każdego panelu XP? Przegroda jest dedykowana do paneli XP o rozstawie 1/3 i wysokości 600 mm. Przed zakupem należy sprawdzić zgodność wymiarów (600 x 600 mm) z konkretną obudową.
• Czy wycięcie można zamknąć po montażu? Tak, wycięcie po prawej stronie można obrócić o 180° i przykręcić z powrotem do płyty, co umożliwia domknięcie otworu po wykonaniu połączeń – przywracając pełną izolację przedziału.
• Czy w zestawie są wszystkie niezbędne elementy montażowe? Tak, w zestawie znajdują się 4 wsporniki montażowe oraz śruby – komplet nie wymaga dokupowania dodatkowych akcesoriów instalacyjnych.
