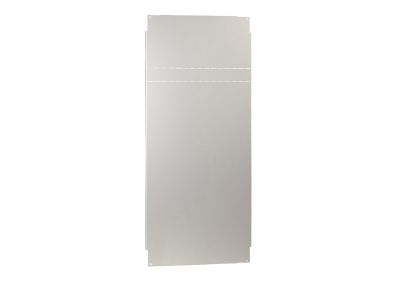

Przegroda między obudowami D500 PrismaSeT 6300 | LVS06555 Schneider Electric

Opis i Kluczowe Cechy

Przegroda międzyobudowa D500 PrismaSeT 6300 to element systemowy przeznaczony do fizycznej separacji komór w rozdzielnicach modułowych. Zapewnia izolację elektryczną i mechaniczną pomiędzy sąsiadującymi przedziałami, zwiększając bezpieczeństwo obsługi i zapobiegając przenoszeniu się łuku elektrycznego w przypadku zwarcia. Przeznaczona do montażu w szynach systemu PrismaSeT 6300.

• Separacja komór w rozdzielnicy: Tworzy fizyczną barierę między modułami, chroniąc personel przed przypadkowym kontaktem z częściami czynnymi i ograniczając ryzyko zwarć.
• Izolacja elektryczna i mechaniczna: Zapobiega przenoszeniu się łuku elektrycznego i mechanicznych uszkodzeń między komorami, co zwiększa odporność systemu na awarie.
• Montaż w szynach systemowych: Współpracuje z systemem PrismaSeT 6300, umożliwiając elastyczne konfiguracje rozdzielnicy.
• Wymiary D500: Przystosowana do standardowych komór o szerokości 500 mm, zgodna z normami modularności systemów rozdzielczych.
• Budowa modułowa: Łatwy montaż i demontaż bez konieczności demontażu całej rozdzielnicy, co ułatwia konserwację i modyfikacje instalacji.

Zgodność z Normami

Przegroda spełnia wymagania normy PN-EN 61439-1 dotyczącej rozdzielnic i sterownic niskonapięciowych. Zapewnia zgodność z dyrektywami Unii Europejskiej, posiada oznaczenie CE i jest przeznaczona do stosowania w systemach spełniających standardy bezpieczeństwa VDE.

Zastosowanie

Przegroda międzyobudowa D500 PrismaSeT 6300 znajduje zastosowanie w rozdzielnicach niskonapięciowych, gdzie wymagane jest zapewnienie separacji komór w celu:

• Zapewnienia bezpieczeństwa personelu przy pracach eksploatacyjnych i konserwacyjnych.
• Ograniczenia ryzyka zwarć między sąsiadującymi modułami w przypadku awarii.
• Spełnienia wymogów norm bezpieczeństwa dla rozdzielnic modułowych.
• Elastycznego podziału przestrzeni roboczej w rozdzielnicach o dużej gęstości zabudowy.

Wskazówki Montażowe

Montaż przegrody powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej rozdzielnicy i upewnić się, że wszystkie obwody są beznapięciowe. Przegrodę montować w szynach systemowych PrismaSeT 6300, dociskając ją do odpowiednich punktów mocujących – nie stosować nadmiernej siły. W przypadku konieczności demontażu, czynność przeprowadzać ostrożnie, aby nie uszkodzić elementów rozdzielnicy. Dla zachowania pełnej skuteczności separacji, przegroda musi być zamontowana przed uruchomieniem instalacji.

FAQ

• Czy przegroda jest uniwersalna dla innych systemów rozdzielnic? Przegroda D500 PrismaSeT 6300 jest przeznaczona wyłącznie do systemu PrismaSeT 6300. Do innych systemów należy stosować przegrody dedykowane dla danego rozwiązania.
• Jakie są główne korzyści stosowania przegrody? Główną korzyścią jest zwiększenie bezpieczeństwa obsługi poprzez fizyczną separację komór, ograniczenie ryzyka zwarć i poprawa organizacji przestrzeni wewnątrz rozdzielnicy.
• Czy przegroda zapewnia izolację ogniową? Przegroda zapewnia izolację elektryczną i mechaniczną, ale nie posiada specjalnego certyfikatu ogniowego. W przypadku wymaganej odporności ogniowej należy stosować przegrody dedykowane do tego celu.
