Przegroda korytka PGL 60/3 N (3m) | 160209 Baks

Opis i Kluczowe Cechy

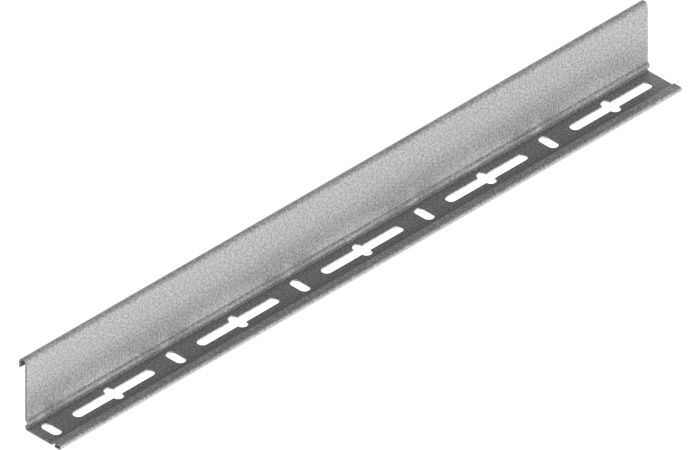

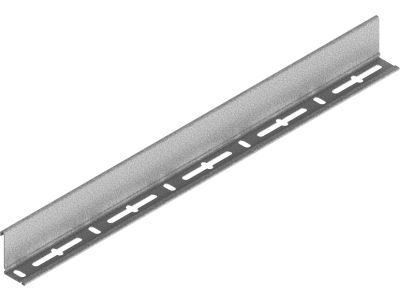

Przegroda korytka PGL 60/3 N marki BAKS to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o precyzyjnym podziale wzdłużnym tras kablowych. Wykonana z wysokiej jakości stali cynkowanej metodą Sendzimira, zapewnia doskonałą odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych. Wysokość przegrody wynosząca 60 mm jest idealnie dopasowana do standardowych systemów koryt kablowych, umożliwiając separację obwodów o różnych napięciach lub przeznaczeniu (np. oddzielenie kabli siłowych od teleinformatycznych).

• Długość 3 metrów: Pozwala na szybki montaż długich odcinków trasy przy minimalnej liczbie łączeń.
• Stabilność konstrukcyjna: Specjalnie wyprofilowana krawędź zwiększa sztywność elementu, zapobiegając odkształceniom pod wpływem ciężaru kabli.
• Ochrona przewodów: Gładkie krawędzie przegrody eliminują ryzyko uszkodzenia izolacji podczas przeciągania przewodów wewnątrz koryta.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Przegroda PGL 60/3 N spełnia wymagania normy PN-EN 61537, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz ciągłość elektryczną niezbędną do poprawnego uziemienia systemu tras kablowych. Cynkowanie metodą Sendzimira (PN-EN 10346) zapewnia długotrwałą ochronę antykorozyjną w warunkach wewnętrznych.

Zastosowanie

Głównym zastosowaniem przegrody PGL 60/3 N jest organizacja przestrzeni wewnątrz koryt kablowych. Jest to rozwiązanie niezbędne w sytuacjach, gdy w jednym ciągu instalacyjnym prowadzone są kable zasilające oraz kable sterownicze lub transmisji danych. Dzięki zastosowaniu przegrody minimalizowane są zakłócenia elektromagnetyczne (EMC) oraz zwiększa się przejrzystość instalacji, co ułatwia późniejsze prace serwisowe i modernizacyjne. Produkt znajduje zastosowanie w halach produkcyjnych, centrach danych oraz budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż przegrody PGL 60/3 N jest intuicyjny i nie wymaga specjalistycznych narzędzi. Poniżej znajdują się kluczowe wytyczne dla instalatorów:

• Mocowanie: Przegrodę należy przytwierdzić do dna koryta za pomocą śrub z łbem grzybkowym (np. SGK M6x12) oraz nakrętek z kołnierzem ząbkowanym, co zapewnia trwałe połączenie i ciągłość galwaniczną.
• Rozstaw punktów mocowania: Zaleca się stosowanie punktów mocowania co około 500-600 mm, aby zapewnić pełną stabilność wzdłużną.
• Docinanie: W przypadku konieczności skrócenia elementu, należy użyć nożyc do blachy lub piły wolnoobrotowej, a krawędzie cięcia zabezpieczyć lakierem cynkowym w celu uniknięcia korozji krawędziowej.

FAQ

1. Czy przegroda PGL 60/3 N może być stosowana w korytach innych producentów?
Tak, o ile wysokość boku koryta wynosi 60 mm, a perforacja dna pozwala na stabilne zamocowanie przegrody. Zaleca się jednak stosowanie systemowych rozwiązań BAKS dla pełnej kompatybilności.

2. Czy produkt nadaje się do montażu na zewnątrz budynków?
Standardowa powłoka cynkowana metodą Sendzimira jest przeznaczona głównie do środowisk o niskiej korozyjności (wnętrza). W przypadku montażu zewnętrznego zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.

3. Ile śrub potrzeba do zamontowania jednej sztuki przegrody?
Dla standardowego odcinka 3-metrowego zaleca się użycie od 5 do 6 kompletów śrub i nakrętek.
