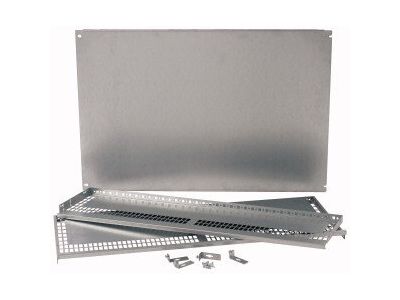

Przegroda do sekcji SL 1000x800mm (SxG), XPL1008 | 126008 Eaton

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1015871
EAN
4015081235971
Kod Producenta
126008
Przegroda do sekcji SL 1000x800mm (SxG), XPL1008

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: XPL1008

Opis i Kluczowe Cechy

Przegroda do sekcji SL 1000x800 mm (SxG) o symbolu XPL1008 (nr katalogowy 126008) firmy Eaton to dedykowany element rozdzielnic niskiego napięcia xEnergy Main NN. Zaprojektowana w formie 3b, zapewnia skuteczną separację wewnętrzną pomiędzy sekcjami rozdzielnicy, co podnosi bezpieczeństwo eksploatacji i ułatwia konserwację. Wymiary 1000 x 800 mm (szer. x gł.) odpowiadają standardowym modułom sekcji SL.

  • Wymiary 1000 x 800 mm (SxG): Precyzyjnie dopasowana do sekcji SL rozdzielnic Eaton xEnergy Main, gwarantuje łatwy i szybki montaż bez konieczności dodatkowej obróbki.
  • Forma oddzielenia 3b: Zapewnia separację szyn zbiorczych od aparatury oraz poszczególnych sekcji, co zwiększa bezpieczeństwo personelu i chroni przed przypadkowym dotykiem części pod napięciem.
  • Dedykowana do rozdzielnic Eaton xEnergy Main NN: Pełna kompatybilność konstrukcyjna z systemem szyn i obudów, co skraca czas instalacji i eliminuje ryzyko błędów montażowych.
  • Solidna konstrukcja: Wykonana z materiałów odpornych na obciążenia mechaniczne i termiczne, zapewnia długotrwałą niezawodność w warunkach przemysłowych.
  • Zestaw montażowy w komplecie: Umożliwia szybkie i pewne zamocowanie przegrody w sekcji, zgodnie z instrukcją producenta.

Zgodność z Normami

Przegroda XPL1008 spełnia wymagania norm dotyczących rozdzielnic niskiego napięcia (IEC/EN 61439) w zakresie konstrukcji i wewnętrznych podziałów. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Przegroda stosowana jest w rozdzielnicach głównych niskiego napięcia Eaton xEnergy Main NN do wydzielania sekcji szyn zbiorczych, aparatury modułowej oraz obwodów odpływowych. Umożliwia realizację układów o podwyższonym stopniu separacji, wymaganych w instalacjach przemysłowych i komercyjnych.

  • Separacja sekcji rozdzielnicy głównej w budynkach użyteczności publicznej i obiektach przemysłowych.
  • Wykonanie rozdzielnic o formie wydzielenia 3b – oddzielenie szyn od aparatów.
  • Podział rozdzielnicy na strefy funkcyjne (np. zasilanie, sterowanie, odbiory) w celu zwiększenia bezpieczeństwa obsługi.
  • Modernizacja istniejących rozdzielnic przez dodanie przegród separacyjnych w ramach podwyższania kategorii użytkowania.

Wskazówki Montażowe

Montaż przegrody może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przegrodę mocować w sekcji SL zgodnie z instrukcją dołączoną do zestawu montażowego. Należy stosować momenty dokręcania śrub podane przez producenta oraz przekroje przewodów dobrane do prądów roboczych instalacji. Po zamontowaniu sprawdzić poprawność ustawienia przegrody i brak możliwości przesunięcia.

FAQ

  • Jakie wymiary ma przegroda XPL1008? Wymiary wynoszą 1000 mm szerokości i 800 mm głębokości (SxG). Przeznaczona jest do sekcji SL rozdzielnic Eaton xEnergy Main NN.
  • Co oznacza forma oddzielenia 3b? Forma 3b według norm IEC/EN 61439 oznacza separację pomiędzy szynami zbiorczymi a aparaturą oraz pomiędzy poszczególnymi sekcjami, co zapewnia ochronę przed przypadkowym dotykiem i zwiększa bezpieczeństwo podczas konserwacji.
  • Czy przegroda jest kompatybilna z innymi rozdzielnicami Eaton? Produkt dedykowany jest do rozdzielnic xEnergy Main NN w wersji z sekcjami SL. Dla innych serii (np. niskonapięciowych obudów wolnostojących) zalecamy sprawdzenie wymiarów i systemu montażu w katalogu producenta.

  • Producent Eaton
  • Wymiary 0.87m x 0.05m x 0.92m
  • Seria producenta xEnergy
Ścianka działowa (szafa rozdzielcza)
  • Rozstaw (rozmiar rastra) 12.5 mm
  • Szerokość montażowa w szafie 1000 mm
  • Głębokość montażowa w szafie 800 mm
  • Szerokość 1000 mm
  • Wysokość 600 mm
  • Materiał Stal
  • Wykończenie powierzchni Ocynk
  • Kolor Stal szlachetna
  • Z wejściem kablowym Nie
  • Z zamkiem Nie
  • Rodzaj budowy Zestaw
  • Do wygrodzeń w formie 2a Tak
  • Do wygrodzeń w formie 2b Tak
  • Do wygrodzeń w formie 3a Tak
  • Do wygrodzeń w formie 3b Tak
  • Do wygrodzeń w formie 4a Tak
  • Do wygrodzeń w formie 4b Nie
