Przegroda DLP separująca biała 2m do wysokości 35/50mm (2m) | 010582 Legrand

Opis i Kluczowe Cechy

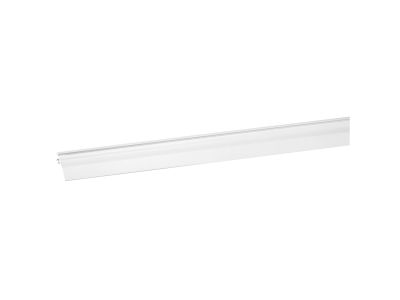

Przegroda separująca DLP w kolorze białym o długości 2 m (symbol 010582) przeznaczona do montażu w kanałach kablowych 35 x 105 mm oraz 50 x 80 / 105 / 150 mm. Element ten umożliwia fizyczne oddzielenie obwodów (np. sieciowych od sterowniczych), co zwiększa bezpieczeństwo instalacji i ułatwia jej późniejszą konserwację. Dzięki precyzyjnemu wymiarowaniu przegroda pasuje bez modyfikacji do standardowych profili kanałów, a jej biały kolor zapewnia estetyczny wygląd w rozdzielnicach i na ciągach kablowych.

• Długość 2 m: Wystarczająca do zabezpieczenia odcinków instalacji o typowej długości – minimalizuje łączenia, przyspieszając montaż.
• Kompatybilność z kanałami 35 x 105 oraz 50 x 80/105/150: Uniwersalny element pasujący do najpopularniejszych profili, co redukuje potrzebę magazynowania wielu wariantów.
• Biały kolor: Ułatwia identyfikację, a jednocześnie utrzymuje neutralny wygląd w rozdzielnicy – sprawdza się w instalacjach estetycznych.
• Separacja obwodów: Oddziela przewody o różnym przeznaczeniu (np. 230V od sygnałowych), co zwiększa bezpieczeństwo i zapobiega zakłóceniom elektromagnetycznym.
• Możliwość montażu osprzętu w systemie DLP: Przegroda współpracuje z serią Mosaic, osprzętem Ø 60 mm i aparaturą modułową instalowaną w kanałach, pozwalając na elastyczne zagospodarowanie przestrzeni.

Zgodność z Normami

Przegroda DLP została zaprojektowana z myślą o europejskich standardach jakości i bezpieczeństwa instalacji elektrycznych. Produkt posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi wymaganiami. Ze względu na charakter biernego elementu montażowego nie podlega szczegółowym normom wyrobu, jednak jego parametry geometryczne są skorelowane z systemami kanałów kablowych spełniającymi wymagania PN-EN 61537 (systemy prowadzenia kabli).

Zastosowanie

Przegroda separująca DLP to praktyczne rozwiązanie do organizacji okablowania w rozdzielnicach elektrycznych, szafach sterowniczych oraz na ciągach kablowych. Jej głównym zadaniem jest wydzielenie stref przewodów o różnym przeznaczeniu, co przekłada się na bezpieczeństwo i przejrzystość instalacji.

• Separacja obwodów siłowych (230V/400V) od obwodów sterujących i sygnałowych w szafach rozdzielczych.
• Organizacja przewodów w systemach kanałów DLP 50×80/105/150 – dzielenie przestrzeni na sekcje dla różnych funkcji.
• Współpraca z aparaturą modułową i osprzętem Mosaic – umożliwia montaż przycisków, przełączników czy styczników wewnątrz kanału przy zachowaniu separacji.
• Modernizacja istniejących instalacji – wydzielenie nowych obwodów bez konieczności wymiany całego systemu kablowego.

Wskazówki Montażowe

Montaż przegrody powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (minimum E do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze kanału i upewnić się, że przewody nie znajdują się pod napięciem. Przegrodę osadza się w prowadnicach kanału DLP na całej długości – nie wymaga narzędzi ani dodatkowego mocowania. Po wsunięciu elementu należy sprawdzić, czy nie blokuje on swobodnego dostępu do pozostałych przewodów. Przekroje przewodów i obciążalność prądową należy dobierać zgodnie z normą PN-IEC 60364-5-523, przy czym przegroda nie wpływa na parametry elektryczne. Wszelkie łączenia (np. przy dłuższych odcinkach) wykonywać na stykach za pomocą łączników dostępnych w systemie DLP.

FAQ

• Czy przegroda jest łatwa w demontażu? Tak, przegroda nie wymaga narzędzi – wystarczy delikatnie wyciągnąć ją z prowadnic kanału. Można ją wielokrotnie używać przy reorganizacji instalacji.
• Jaki kolor ma przegroda? Produkt dostępny jest w kolorze białym (RAL 9010 lub podobny), co zapewnia neutralny wygląd wewnątrz rozdzielnic i szaf.
• Czy przegroda nadaje się do kanałów o innych wymiarach? Produkt dedykowany jest do kanałów DLP 35 x 105 mm oraz 50 x 80/105/150 mm. Do innych profili nie jest gwarantowane pasowanie – zalecamy wybór odpowiedniego wariantu z oferty.
