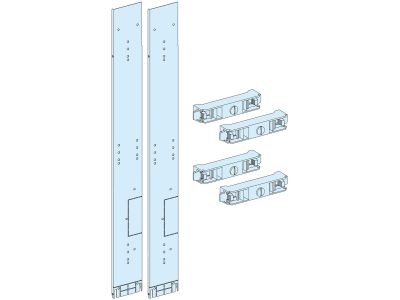

Przegroda czołowa do pionowych szyn bocznych forma 2, PrismaSet | LVS04921 Schneider Electric

Opis i Kluczowe Cechy

Przegroda czołowa Schneider Electric o numerze katalogowym LVS04921 to profesjonalny komponent systemowy dedykowany do rozdzielnic niskiego napięcia z serii PrismaSet. Produkt ten został zaprojektowany w celu realizacji wygrodzenia typu Forma 2, co znacząco podnosi standard bezpieczeństwa obsługi rozdzielnicy. Głównym zadaniem przegrody jest ochrona personelu przed przypadkowym, bezpośrednim kontaktem z pionowymi szynami bocznymi o szerokości 150 mm. Dzięki precyzyjnemu wykonaniu, element ten gwarantuje idealne dopasowanie do konstrukcji wsporczej, eliminując ryzyko powstania łuku elektrycznego w wyniku ingerencji ciał obcych.

• Kompatybilność systemowa: Dedykowana do pionowych szyn bocznych o szerokości 150 mm w systemie PrismaSet.
• Wszechstronność montażu: Możliwość instalacji zarówno z przodu, jak i z tyłu przedziału szynowego, co pozwala na elastyczną konfigurację wnętrza szafy.
• Ochrona Formy 2: Skuteczna separacja szyn zbiorczych od aparatury modułowej i zacisków wyjściowych.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe, posiada certyfikację RoHS oraz deklarację REACH.

Zgodność z Normami

Produkt LVS04921 został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami dotyczącymi rozdzielnic i sterownic niskiego napięcia. Spełnia wymagania normy IEC 61439-1 oraz IEC 61439-2, co jest kluczowe dla zapewnienia ciągłości zasilania i bezpieczeństwa pożarowego w obiektach przemysłowych i komercyjnych. Wykorzystanie oryginalnych przegród Schneider Electric pozwala na zachowanie pełnej certyfikacji zestawu rozdzielczego, co jest niezbędne przy odbiorach technicznych instalacji elektroenergetycznych.

Zastosowanie

Przegroda czołowa znajduje zastosowanie wszędzie tam, gdzie wymagany jest wysoki stopień separacji wewnętrznej w celu zwiększenia bezpieczeństwa eksploatacji. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i oddziałowych w budynkach użyteczności publicznej.
• Centrów danych (Data Centers), gdzie niezawodność i bezpieczeństwo są priorytetem.
• Zakładów przemysłowych wymagających systemów o podwyższonej odporności na błędy obsługi.
• Szaf rozdzielczych pozbawionych drzwi pełnych lub przezroczystych, gdzie wymagana jest dodatkowa bariera ochronna IP2X.

Wskazówki Montażowe

Instalacja przegrody LVS04921 jest intuicyjna i szybka dzięki systemowym otworom montażowym PrismaSet. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Przed przykręceniem należy upewnić się, że przegroda jest ustawiona osiowo względem pionowych szyn bocznych.
• Moment dokręcania: Należy stosować zalecane przez producenta momenty dokręcania śrub montażowych, aby zapewnić stabilność mechaniczną i ciągłość elektryczną połączeń ochronnych.
• Konfiguracja drzwi: Należy pamiętać, że montaż przegrody przedniej nie jest wymagany w przypadku, gdy szafa rozdzielcza jest już wyposażona w drzwi zwykłe lub przezroczyste zapewniające odpowiedni stopień ochrony.
• Bezpieczeństwo: Wszelkie prace montażowe powinny być wykonywane przy odłączonym napięciu przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy przegroda LVS04921 jest niezbędna w każdej szafie PrismaSet? Nie, jest ona wymagana głównie w konfiguracjach z Formą 2 oraz w sytuacjach, gdy szafa nie posiada drzwi zewnętrznych, a wymagana jest ochrona przed dotykiem części czynnych.
• Z jakimi szynami współpracuje ten model? Przegroda jest przeznaczona do pionowych szyn bocznych o szerokości 150 mm.
• Co oznacza etykieta Green Premium na tym produkcie? Oznacza to, że produkt został zaprojektowany z myślą o minimalnym wpływie na środowisko, jest wolny od substancji niebezpiecznych i nadaje się do recyklingu po zakończeniu cyklu życia.
• Czy mogę zamontować tę przegrodę w starszych systemach Prisma? Produkt jest zoptymalizowany pod kątem nowej serii PrismaSet, dlatego przed montażem w starszych systemach zaleca się weryfikację kompatybilności mechanicznej z dokumentacją techniczną Schneider Electric.
