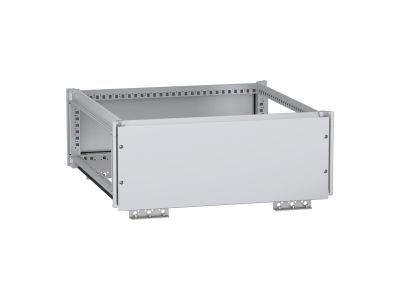

Przedział szynowy górny, PanelSeT SFN, do obudowy W800 D800mm, IP55 | NSYTBCN388 Schneider Electric

Opis i Kluczowe Cechy

Przedział szynowy górny PanelSeT SFN to element modułowej obudowy PanelSeT SFN zaprojektowany do dystrybucji zasilania w szafach sterowniczych i rozdzielnicach. Wykonany z galwanizowanej stali o wysokiej odporności na korozję, pokryty trwałą powłoką proszkową epoksydowo-poliestrowej w kolorze szarym RAL 7035 z czarnymi uchwytami RAL 9005. Stopień ochrony IP55 gwarantuje szczelność przed pyłem, wodą i olejem, a klasa IK10 odporność na uderzenia mechaniczne. Komora wyposażona jest w panel przedni i tylny oraz cztery śruby oczkowe do montażu.

• Stopień ochrony IP55 i klasa IK10: Pełna ochrona przed pyłem, wilgocią i uszkodzeniami mechanicznymi – idealne rozwiązanie do wymagających warunków przemysłowych.
• Powłoka proszkowa epoksydowo-poliestrowa: Zapewnia odporność na korozję, działanie chemikaliów i estetyczny wygląd przez cały okres eksploatacji.
• Panel przedni i tylny: Ułatwiają dostęp do wnętrza komory podczas montażu i konserwacji, umożliwiając swobodną organizację okablowania.
• 4 śruby oczkowe: Szybki i pewny montaż w standardowych obudowach PanelSeT SFN.
• Kolor szary RAL 7035 z czarnymi uchwytami RAL 9005: Estetyczna i profesjonalna estetyka, spójna z modułowymi systemami PanelSeT.

Zgodność z Normami

Przedział szynowy PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej, odporności mechanicznej i szczelności. Produkt posiada deklarację zgodności CE oraz spełnia standardy VDE i IEC dla obudów elektrycznych.

Zastosowanie

Przedział szynowy górny PanelSeT SFN przeznaczony jest do organizacji i zabezpieczania szyn głównych w szafach sterowniczych i rozdzielnicach niskiego napięcia.

• Dystrybucja zasilania w przemysłowych szafach sterowniczych.
• Organizacja okablowania w instalacjach budynkowych i infrastrukturze krytycznej.
• Montaż w rozdzielnicach o podwyższonych wymaganiach dotyczących ochrony przed warunkami środowiskowymi (pył, woda, olej).
• Wyposażenie stanowisk pracy w warsztatach, laboratoriach i halach produkcyjnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Przed montażem sprawdź kompatybilność wymiarową z obudową PanelSeT SFN. Panel przedni i tylny można zdjąć w celu ułatwienia prowadzenia przewodów. Mocowanie przy użyciu czterech śrub oczkowych zapewnia stabilność konstrukcji. Po montażu należy upewnić się, że wszystkie panele są prawidłowo zamocowane, a uszczelka zapewnia szczelność IP55.

FAQ

• Czy przedział szynowy jest odporny na działanie promieni UV? Powłoka proszkowa epoksydowo-poliestrowa zapewnia odporność na promieniowanie UV, co pozwala na stosowanie w pomieszczeniach bez dodatkowej osłony.
• Jaka jest maksymalna obciążalność szyny głównej w tym przedziale? Dokładna wartość obciążalności nie została podana w dostępnych danych. Zaleca się zapoznanie z dokumentacją techniczną obudowy PanelSeT SFN.
• Czy panel przedni i tylny są wymienne? Tak, panele są demontowalne i wymienne, co ułatwia dostęp do wnętrza komory podczas prac konserwacyjnych lub modernizacyjnych.
