Przedział szynowy górny, PanelSeT SFN, do obudowy W800 D500mm, IP55 | NSYTBCN385 Schneider Electric

Opis i Kluczowe Cechy

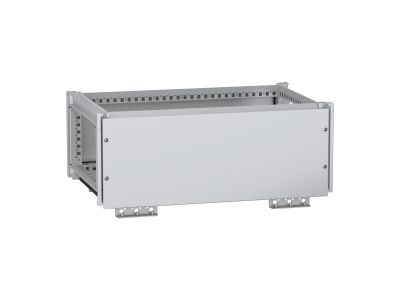

Przedział szynowy górny PanelSeT SFN to akcesorium modułowe przeznaczone do dystrybucji zasilania w obudowach wolnostojących PanelSeT SFN o wymiarach 800 mm szerokości, 300 mm wysokości i 500 mm głębokości. Wykonany z galwanizowanej stali o powłoce proszkowej epoksydowo-poliestrowej w kolorze szarym RAL 7035 z czarnymi uchwytami RAL 9005, zapewnia trwałość i estetykę. Stopień ochrony IP55 gwarantuje odporność na pył, wodę i olej, natomiast klasa IK10 – ochronę przed uderzeniami mechanicznymi. Dostarczany z uszczelką, panelami przednim i tylnym oraz czterema śrubami oczkowymi ułatwiającymi montaż.

• Stopień ochrony IP55: Ochrona przed pyłem, wodą (strumień z dowolnej strony) i olejem – idealny do środowisk przemysłowych i magazynów.
• Klasa IK10 odporności na uderzenia: Zabezpieczenie przed mechanicznym uszkodzeniem obudowy i wnętrza podczas transportu lub eksploatacji.
• Konstrukcja z galwanizowanej stali z powłoką epoksydowo-poliestrową: Odporność na korozję i estetyczny wygląd – powłoka zachowuje kolor i właściwości przez lata.
• Uniwersalne wymiary 800x300x500 mm: Kompatybilność z dedykowanymi obudowami PanelSeT SFN, dostosowany do standardowych szyn montażowych.
• Zestaw montażowy w zestawie: Uszczelka, panele przedni i tylny oraz cztery śruby oczkowe – gotowe do natychmiastowego montażu.

Zgodność z Normami

Przedział szynowy PanelSeT SFN spełnia wymagania norm europejskich w zakresie ochrony IP55 oraz klasy IK10. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Przedział szynowy górny PanelSeT SFN przeznaczony jest do organizacji i zabezpieczenia głównej szyny zasilającej w modułowych obudowach wolnostojących. Jego konstrukcja ułatwia dystrybucję energii w instalacjach przemysłowych, warsztatach, magazynach oraz obiektach użyteczności publicznej.

• Dystrybucja zasilania w rozdzielnicach wolnostojących PanelSeT SFN w obiektach przemysłowych.
• Organizacja głównej szyny zasilającej w szafach sterowniczych i sterownikach maszyn.
• Montaż w halach produkcyjnych, warsztatach samochodowych i magazynach narzędzi.
• Zastosowanie w instalacjach wymagających wysokiego stopnia ochrony przed czynnikami zewnętrznymi (pył, wilgoć, olej).

Wskazówki Montażowe

Montaż przedziału szynowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po uprzednim odłączeniu zasilania. Przed rozpoczęciem prac należy upewnić się, że wymiary obudowy PanelSeT SFN są zgodne z wymiarami przedziału (800x300x500 mm). Komorę należy zamontować w górnej części obudowy, z uwzględnieniem uszczelki, aby zapewnić szczelność IP55. Śruby oczkowe służą do mocowania paneli przedniego i tylnego – dokręcić je równomiernie, unikając deformacji. Po montażu sprawdzić szczelność otworów i połączeń.

FAQ

• Czy przedział szynowy PanelSeT SFN jest kompatybilny z innymi obudowami niż PanelSeT SFN? Przedział jest dedykowany wyłącznie do obudów wolnostojących PanelSeT SFN o wymiarach 800x300x500 mm. Nie zaleca się montażu w innych konstrukcjach.
• Jakie są wymiary komory przedziału szynowego? Wysokość: 300 mm, szerokość: 800 mm, głębokość: 500 mm – zgodne z dedykowanymi obudowami.
• Czy przedział posiada klasę ochrony IK10? Tak, komora spełnia klasę IK10, co oznacza odporność na uderzenia mechaniczne energią 20J.
