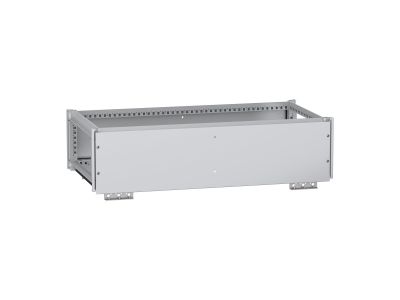

Przedział szynowy górny, PanelSeT SFN, do obudowy W1200 D600mm, IP55 | NSYTBCN3126 Schneider Electric

Opis i Kluczowe Cechy

Przedział szynowy górny PanelSeT SFN to dedykowane akcesorium do obudów modułowych W1200xD600mm, zaprojektowane do dystrybucji zasilania w szafach sterowniczych i rozdzielnicach. Wykonany z galwanizowanej stali o powłoce proszkowej epoksydowo-poliestrowej w kolorze szarym RAL7035 z czarnymi uchwytami, zapewnia solidną konstrukcję odporną na korozję i uszkodzenia mechaniczne. Stopień ochrony IP55 gwarantuje szczelność przed pyłem, wodą i olejem, a klasa IK10 odporność na uderzenia.

• Konstrukcja z galwanizowanej stali: Wysoka trwałość i odporność na korozję, z dodatkową powłoką proszkową dla estetycznego i trwałego wykończenia.
• Stopień ochrony IP55: Zapewnia szczelność przed wnikaniem pyłu, wody (strumienie z dowolnej strony) i oleju – odpowiedni do zastosowań w trudnych warunkach przemysłowych.
• Klasa ochrony mechanicznej IK10: Odporność na uderzenia o energii do 20J, co chroni instalację przed uszkodzeniami mechanicznymi.
• Kompletne wyposażenie montażowe: Dostarczany z uszczelką, panelami przednim i tylnym oraz czterema śrubami oczkowymi – gotowy do natychmiastowego montażu.
• Kolor szary RAL7035 z czarnymi uchwytami: Estetyczny i uniwersalny design, zgodny z większością obudów modułowych PanelSeT.

Zgodność z Normami

Przedział szynowy PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony przeciwpyłowej i przeciw wodnej (IP55) oraz odporności mechanicznej (IK10). Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Przedział szynowy górny PanelSeT SFN znajduje zastosowanie w instalacjach elektrycznych wymagających zorganizowanej dystrybucji zasilania w obudowach modułowych.

• Szafy sterownicze i rozdzielnice przemysłowe – jako górna komora szyny głównej.
• Obudowy modułowe W1200xD600mm – do montażu w standardowych szafach PanelSeT.
• Instalacje wymagające wysokiego stopnia ochrony przed czynnikami zewnętrznymi (pył, wilgoć, olej).
• Środowiska przemysłowe z ryzykiem uszkodzeń mechanicznych – dzięki klasie IK10.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej szafie. Przedział montować na górnej części obudowy, stosując dołączone elementy mocujące. Upewnić się o prawidłowym ułożeniu uszczelki, aby zachować szczelność IP55. Dostęp z przodu, tyłu i boków powinien umożliwiać swobodną obsługę i serwisowanie. Po montażu sprawdzić stabilność konstrukcji i szczelność obudowy.

FAQ

• Czy przedział szynowy PanelSeT SFN jest kompatybilny z innymi obudowami? Przeznaczony jest wyłącznie do obudów PanelSeT o wymiarach W1200xD600mm. Przed zakupem należy sprawdzić kompatybilność z konkretnym modelem obudowy.
• Jakie materiały zostały użyte do produkcji? Rama i wsporniki wykonane są z galwanizowanej stali, panele z blachy stalowej, a powłoka to proszkowa epoksydowo-poliester. Kolor: szary RAL7035 z czarnymi uchwytami.
• Czy przedział posiada certyfikaty ogniowe? Produkt spełnia wymagania norm ogniowych dla obudów elektrycznych, jednak konkretne certyfikaty ogniowe nie zostały podane w danych. W przypadku specjalnych wymagań należy skontaktować się z producentem obudowy.
