Przedział szynowy górny, PanelSeT SFN, do obudowy W1000 D800mm, IP55 | NSYTBCN3108 Schneider Electric

Opis i Kluczowe Cechy

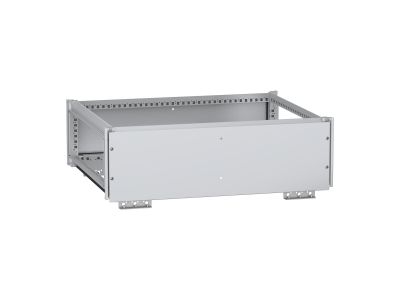

Przedział szynowy górny PanelSeT SFN to element systemu dystrybucji zasilania przeznaczony do montażu w wolnostojących obudowach modułowych PanelSeT SFN o wymiarach W1000 × D800 mm. Konstrukcja wykonana ze stali dekarbonizowanej z galwanizowanymi ramami i wspornikami zapewnia wysoką trwałość i odporność na korozję. Stopień ochrony IP55 oraz klasa IK10 gwarantują pewną ochronę przed pyłem, wodą, olejem i uderzeniami mechanicznymi. Komora dostarczana jest z kompletem montażowym: uszczelką, panelem przednim i tylnym oraz czterema śrubami oczkowymi.

• Stal dekarbonizowana z powłoką epoksydowo-poliestrową: Trwała konstrukcja odporna na korozję, o gładkiej, estetycznej powierzchni w kolorze szarym RAL 7035 z czarnym uchwytem.
• Stopień ochrony IP55: Odporność na wnikanie pyłu i strumieni wody z dowolnego kierunku, idealna do zastosowań w trudnych warunkach przemysłowych.
• Klasa ochrony mechanicznej IK10: Wytrzymałość na uderzenia o energii do 20J – bezpieczeństwo w środowiskach narażonych na uszkodzenia mechaniczne.
• Dostęp z tyłu, przodu i boków: Ułatwiony montaż, serwisowanie i dystrybucja kabli w obudowie.
• Kompletny zestaw montażowy: Uszczelka, panele przedni i tylny oraz cztery śruby oczkowe – gotowe do natychmiastowego montażu.

Zgodność z Normami

Przedział szynowy górny PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej, odporności na pył i wodę oraz mechanicznej wytrzymałości. Produkt posiada deklarację zgodności CE i jest zgodny z normami VDE, IEC oraz EN.

Zastosowanie

Przedział szynowy górny PanelSeT SFN stanowi kluczowy element w systemach dystrybucji energii elektrycznej w obudowach wolnostojących.

• Montaż w szafach sterowniczych i rozdzielnicach przemysłowych – efektywna organizacja obwodów zasilających.
• Stosowanie w środowiskach przemysłowych narażonych na pył, wilgoć lub lekkie uderzenia mechaniczne.
• Instalacje w maszynach i urządzeniach wymagających wysokiego stopnia ochrony IP55 i IK10.
• Systemy zasilania w budynkach użyteczności publicznej, halach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Komorę montować w obudowie PanelSeT SFN W1000 × D800 mm, zapewniając prawidłowe uszczelnienie za pomocą dołączonej uszczelki. Panel przedni i tylny należy zamocować za pomocą czterech śrub oczkowych, dbając o równomierne rozłożenie sił. Po montażu sprawdzić szczelność i wytrzymałość mechaniczną. Unikać nadmiernego dokręcania śrub, aby nie uszkodzić uszczelki.

FAQ

• Czy przedział szynowy PanelSeT SFN posiada klasę ochrony IK? Tak, komora posiada klasę ochrony mechanicznej IK10, co oznacza odporność na uderzenia o energii do 20J.
• Jakie wymiary ma obudowa PanelSeT SFN do której montowany jest przedział? Komora przeznaczona jest do obudowy o szerokości 1000 mm i głębokości 800 mm. Wysokość komory wynosi 300 mm.
• Czy komora jest dostarczana z kompletem montażowym? Tak, zestaw zawiera uszczelkę, panele przedni i tylny oraz cztery śruby oczkowe.
