Przedział szynowy górny, PanelSeT SFN, do obudowy W1000 D600mm, IP55 | NSYTBCN3106 Schneider Electric

Opis i Kluczowe Cechy

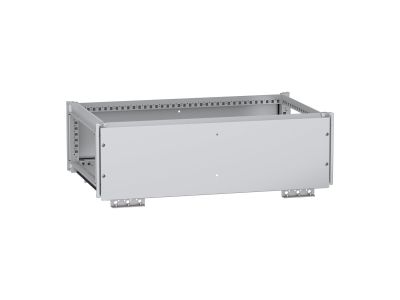

Przedział szynowy górny do obudowy PanelSeT SFN to dedykowane rozwiązanie dla obudów o wymiarach 1000x600 mm, zaprojektowane do organizacji i dystrybucji zasilania w instalacjach elektrycznych. Wykonany z galwanizowanej stali dekarbonizowanej, charakteryzuje się wysoką trwałością i odpornością na korozję. Stopień ochrony IP55 zapewnia skuteczną ochronę przed pyłem, wodą i olejem, a klasa IK10 gwarantuje odporność na uderzenia mechaniczne. Dostarczany z panelem przednim i tylnym, uszczelką oraz czterema śrubami oczkowymi ułatwiającymi montaż.

• Stal galwanizowana dekarbonizowana: Materiał ekologiczny, produkowany z wykorzystaniem energii odnawialnej, z recyklingu, co redukuje emisję CO₂.
• Stopień ochrony IP55: Zapewnia ochronę przed pyłem, wodą i olejem, co czyni go odpowiednim do użytku wewnątrz i na zewnątrz (zabezpieczonymi przed bezpośrednim działaniem czynników atmosferycznych).
• Klasa ochrony IK10: Wysoka odporność na uderzenia mechaniczne – bezpieczeństwo instalacji nawet w trudnych warunkach.
• Panele przedni i tylny: Ułatwiają dostęp do szyny głównej i montaż aparatury, zapewniając funkcjonalność i porządek w szafie.
• Uszczelka i cztery śruby oczkowe: Umożliwiają szczelne połączenie z obudową, eliminując ryzyko wnikania zanieczyszczeń.

Zgodność z Normami

Przedział szynowy górny spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi ochrony przeciwpożarowej, mechanicznej i elektromagnetycznej w instalacjach elektrycznych.

Zastosowanie

Przedział szynowy górny przeznaczony jest do organizacji i dystrybucji zasilania w modułowych obudowach PanelSeT SFN.

• Instalacje przemysłowe – jako część szaf sterowniczych i rozdzielnic.
• Obudowy wolnostojące w obiektach komercyjnych i użyteczności publicznej.
• Pomieszczenia techniczne i warsztaty – zapewnienie porządku i bezpieczeństwa w instalacjach.
• Zewnętrzne szafy sterownicze – dzięki stopniowi ochrony IP55, chroni aparaturę przed warunkami atmosferycznymi.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Przedział montować na górnej części obudowy PanelSeT SFN o wymiarach 1000x600 mm, używając dostarczonych śrub oczkowych. Zapewnić prawidłowe ułożenie uszczelki, aby zagwarantować szczelność połączenia. Po montażu sprawdzić stabilność konstrukcji i szczelność IP55. Unikać stosowania w środowiskach o wysokim stopniu zanieczyszczenia chemicznego bez dodatkowych zabezpieczeń.

FAQ

• Czy przedział szynowy górny jest odporny na uderzenia? Tak, klasa ochrony IK10 gwarantuje odporność na uderzenia mechaniczne o energii do 20 J, co zapewnia trwałość nawet w trudnych warunkach.
• Jaki kolor ma panel i uchwyt? Panel jest w kolorze szarym RAL 7035, natomiast uchwyt w czarnym RAL 9005 – jednolity design z większością obudów PanelSeT.
• Czy przedział jest dostarczany z uszczelką? Tak, dołączona uszczelka zapewnia szczelne połączenie z obudową, chroniąc wnętrze przed pyłem i wilgocią.
