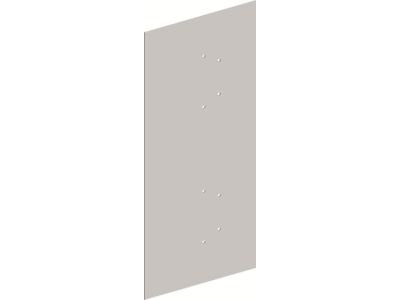

Przedział metalowy o wysokości 9GU dla TwinLine-L, głębokość 275mm, CombiLine, ZX826 | 2CPX010689R9999 ABB

Alternatywny kod produktu: 2CPX010689R9999

Opis i Kluczowe Cechy

Przegroda metalowa o wysokości 9GU (5 jednostek 18mm) z blachy stalowej, pasująca do szaf serii TwinLine-L o głębokości 275 mm (symbol 2CPX010689R9999). Przeznaczona do oddzielania modułów, pól rozdzielaczy i liczników w celu zabezpieczenia przed zwarciami łukowymi i zakłóceniami elektromagnetycznymi. Montowana na profilu WR/EDF za pomocą nitów – stabilne i trwałe mocowanie.

• Wysokość 9GU: Odpowiada 5 jednostkom montażowym (18mm) – kompatybilna z aparaturą modułową standardowej szerokości.
• Głębokość 275 mm: Dopasowana do serii TwinLine-L o tej samej głębokości – brak konieczności dopasowywania przestrzeni.
• Blacha stalowa: Wysoka wytrzymałość mechaniczna i odporność na odkształcenia – trwała separacja modułów.
• Montaż na profilu WR/EDF: Nitowane mocowanie zapewnia stabilność konstrukcji i eliminuje ryzyko poluzowania się przegrody.
• Ochrona przed zwarciami łukowymi: Zapobiega rozprzestrzenianiu się łuku elektrycznego między sąsiednimi modułami, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Przegroda spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Wyprodukowana zgodnie z dyrektywami unijnymi i posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne są zgodne z normami VDE i IEC dla aparatury modułowej.

Zastosowanie

Przegroda metalowa znajduje zastosowanie w rozdzielnicach i szafach sterowniczych wyposażonych w moduły o standardowej szerokości, głównie w systemach CombiLine i TwinLine-L.

• Oddzielanie pól rozdzielczych w celu ograniczenia ryzyka zwarć łukowych.
• Separacja liczników od modułów zasilających w szafach mieszanych.
• Zabezpieczenie przed interferencjami elektromagnetycznymi między sąsiednimi układami.
• Organizacja przestrzeni w szafach o głębokości 275 mm – utrzymanie porządku i klarowności układu.

Wskazówki Montażowe

Montaż przegrody powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Przegrodę należy umieścić na profilu WR/EDF i zamocować za pomocą nitów w odpowiednich miejscach, zgodnie z dokumentacją techniczną szafy. Upewnić się, że przegroda jest stabilnie osadzona i nie wystaje poza obrys modułu. W przypadku instalacji w szafach narażonych na wibracje zaleca się dodatkowe zabezpieczenie nitów klejem montażowym.

FAQ

• Czy przegroda jest odporna na działanie łuku elektrycznego? Tak – przegroda zapobiega rozprzestrzenianiu się łuku elektrycznego między sąsiednimi modułami, chroniąc instalację przed zwarciami łukowymi.
• Jaki materiał został użyty do produkcji przegrody? Przegroda wykonana jest z blachy stalowej, co zapewnia wysoką wytrzymałość mechaniczną i odporność na odkształcenia.
• Czy przegroda jest kompatybilna z innymi seriami szaf niż TwinLine-L? Przegroda została zaprojektowana do szaf o głębokości 275 mm z serii TwinLine-L. Przed zastosowaniem w innej serii należy sprawdzić kompatybilność wymiarową.
