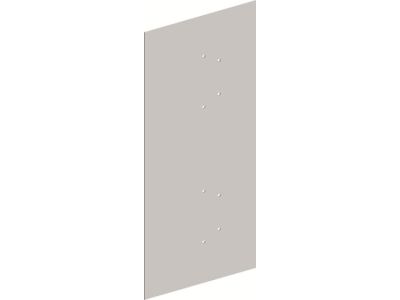

Przedział metalowy o wysokości 9GU dla TwinLine-G, głębokość 225mm, CombiLine, ZX816 | 2CPX010681R9999 ABB

Alternatywny kod produktu: 2CPX010681R9999

Opis i Kluczowe Cechy

Przedział metalowy o wysokości 9GU (5 jednostek rozdzielnicowych RE) przeznaczony do montażu w szafach serii TwinLine-G o głębokości 225 mm. Wykonany z blachy stalowej, nitowany na profilu WR/EDF, zapewnia fizyczne oddzielenie sąsiednich modułów, pól rozdzielaczy i liczników w instalacjach elektrycznych.

• Wysokość 9GU (5 RE): Precyzyjne dostosowanie do standardowej wysokości szaf modułowych, umożliwiające efektywne zagospodarowanie przestrzeni w rozdzielnicy.
• Głębokość 225 mm: Kompatybilność z wąskimi szafami TwinLine-G, idealny do instalacji w ograniczonej przestrzeni.
• Blacha stalowa: Wysoka wytrzymałość mechaniczna i odporność na obciążenia, gwarantująca trwałość przegrody w warunkach przemysłowych.
• Nitowanie na profilu WR/EDF: Stabilne mocowanie bez konieczności stosowania dodatkowych elementów złącznych, ułatwiające montaż i demontaż.
• Oddzielenie modułów: Zmniejsza ryzyko zwarć łukowych między sąsiednimi polami, poprawiając bezpieczeństwo eksploatacji instalacji.

Zgodność z Normami

Przedział metalowy spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Został zaprojektowany zgodnie z obowiązującymi standardami dla aparatury modułowej i rozdzielnic niskiego napięcia.

Zastosowanie

Przedział metalowy znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych i tablicach elektrycznych jako element separujący poszczególne moduły lub pola.

• Oddzielenie pól rozdzielaczy i liczników w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Stworzenie fizycznych barier między modułami w szafach TwinLine-G o głębokości 225 mm.
• Poprawa organizacji przestrzeni w rozdzielnicach poprzez wyznaczenie stref dla konkretnych obwodów.
• Zmniejszenie ryzyka zwarć łukowych między sąsiednimi elementami w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż przegrody powinien być przeprowadzony przez wykwalifikowany personel SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Przedział mocuje się w profilu WR/EDF poprzez nitowanie – unikać deformacji blachy podczas montażu. Podczas instalacji należy zachować odpowiednie odstępy separacyjne między modułami zgodnie z wymaganiami normy. Po montażu sprawdzić stabilność mocowania i brak luzów.

FAQ

• Czy przedział jest odporny na zwarcia łukowe? Przegroda nie posiada odporności na zwarcia łukowe – służy jedynie do fizycznego oddzielenia modułów.
• Jaki jest zakres średnic kabli, które można prowadzić przez przegrodę? Przedział nie służy do prowadzenia kabli – jego zadaniem jest separacja przestrzenna modułów w szafie.
• Czy można stosować przegrodę w innych seriach szaf niż TwinLine-G? Przegroda jest kompatybilna wyłącznie z szafami TwinLine-G o głębokości 225 mm. Przed zastosowaniem w innych seriach należy sprawdzić zgodność wymiarową.
