Przedział metalowy o wysokości 8GU dla TwinLine-G, głębokość 225mm, CombiLine, ZX815 | 2CPX010680R9999 ABB

Alternatywny kod produktu: 2CPX010680R9999

Opis i Kluczowe Cechy

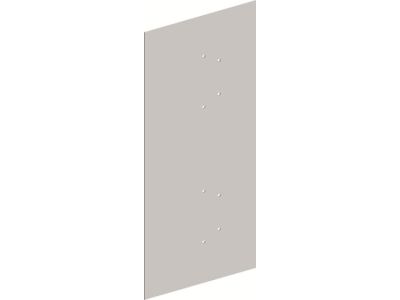

Przedział metalowy o wysokości 8GU (8 modułów, 4 RE) do szaf TwinLine-G o głębokości 225 mm to przegroda pionowa z blachy stalowej, przeznaczona do fizycznego oddzielenia modułów, pól rozdzielaczy i mierników w rozdzielnicy. Nitowana na profilu WR/EDF zapewnia stabilne mocowanie i trwałe oddzielenie sąsiadujących sekcji.

• Wysokość 8GU (4 RE): Zapewnia odpowiednią przestrzeń dla modułów o standardowej szerokości, umożliwiając skuteczne oddzielenie obwodów.
• Głębokość 225 mm: Idealne dopasowanie do szaf TwinLine-G o tej samej głębokości, gwarantujące stabilność i sztywność konstrukcji.
• Blacha stalowa: Trwały materiał o wysokiej wytrzymałości mechanicznej, odporny na odkształcenia i uszkodzenia podczas montażu.
• Montaż nitowany na profilu WR/EDF: Szybki i pewny montaż bez dodatkowych elementów mocujących, co skraca czas instalacji.
• Oddzielenie modułów: Zapewnia separację obwodów w rozdzielnicy, minimalizując ryzyko zwarć i ułatwiając organizację instalacji.

Zgodność z Normami

Przedział metalowy spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi rozdzielnic niskiego napięcia, w tym normami VDE i IEC.

Zastosowanie

Przedział metalowy o wysokości 8GU znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagane jest fizyczne oddzielenie modułów, pól rozdzielaczy i mierników.

• Oddzielenie obwodów w rozdzielnicach przemysłowych i budynkowych.
• Organizacja przestrzeni w szafach sterowniczych i rozdzielczych TwinLine-G.
• Wspomaganie segregacji obwodów ze względu na funkcjonalność lub poziom bezpieczeństwa.
• Montaż w szafach o głębokości 225 mm, zgodnie z wymiarami konstrukcji.

Wskazówki Montażowe

Montaż przegrody powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Przedział należy umieścić na profilu WR/EDF i połączyć poprzez nitowanie. Upewnij się, że przegroda jest odpowiednio dociśnięta i nie ma luzów, które mogłyby wpłynąć na stabilność konstrukcji. Po montażu sprawdź, czy oddzielone moduły są prawidłowo umiejscowione i nie stykają się ze sobą.

FAQ

• Czy przegroda jest odporna na zwarcia łukowe? Nie – przegroda nie posiada specjalnej odporności na zwarcia łukowe, dlatego powinna być stosowana zgodnie z zasadami bezpieczeństwa i normami dotyczącymi rozdzielnic.
• Do jakiego typu szaf jest przeznaczona przegroda? Przegroda jest dedykowana do szaf TwinLine-G o głębokości 225 mm, co zapewnia odpowiednie dopasowanie i stabilność montażu.
• Czy przegroda może być stosowana w szafach o innych głębokościach? Przegroda została zaprojektowana wyłącznie do szaf o głębokości 225 mm. Stosowanie jej w innych konstrukcjach może skutkować nieprawidłowym montażem i obniżeniem bezpieczeństwa.
