Przedział metalowy o wysokości 7GU dla TwinLine-W, głębokość 350mm, CombiLine, ZX834 | 2CPX010695R9999 ABB

Alternatywny kod produktu: 2CPX010695R9999

Opis i Kluczowe Cechy

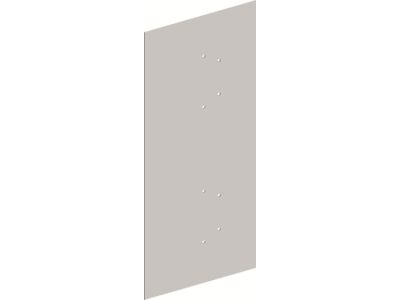

Przedział metalowy o wysokości 7GU (3 modułów) zaprojektowany dla systemu TwinLine-W to element konstrukcyjny z blachy stalowej, montowany na profilu WR/EDF. Głębokość 350 mm zapewnia kompatybilność z szafami o tej samej głębokości, umożliwiając fizyczne oddzielenie pól rozdzielacza, modułów i licznika w rozdzielnicy. Nitowany montaż gwarantuje stabilność i trwałość połączenia.

• Wysokość 7GU: Umożliwia separację 3 modułów w pionie, co zwiększa bezpieczeństwo i organizację instalacji elektrycznej.
• Blacha stalowa: Wysoka odporność mechaniczna i trwałość – nieodkształca się pod wpływem obciążeń ani temperatury.
• Głębokość 350 mm: Kompatybilność z systemem TwinLine-W i innymi szafami o takiej samej głębokości – łatwa integracja w istniejącej infrastrukturze.
• Montaż na profilu WR/EDF: Stabilne mocowanie z użyciem nitów – eliminuje ryzyko poluzowania się przegrody podczas eksploatacji.
• Oddzielenie pól rozdzielacza: Prewencja zwarć łukowych między sąsiednimi modułami – poprawa bezpieczeństwa personelu i sprzętu.

Zgodność z Normami

Przedział metalowy spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic elektrycznych (m.in. EN 61439-1/-2) oraz dyrektyw unijnych w zakresie bezpieczeństwa maszynowego i ochrony przeciwpożarowej. Posiada deklarację zgodności CE.

Zastosowanie

Przegroda służy do fizycznego oddzielenia modułów w rozdzielnicy, zapobiegając zwarciom łukowym między sąsiednimi polami oraz ułatwiając organizację kabli i aparatury.

• Oddzielenie pól licznikowych od modułów rozdzielczych w szafach TwinLine-W.
• Separacja modułów zasilających od obwodów odbiorczych – zwiększenie bezpieczeństwa instalacji.
• Stosowanie w szafach CombiLine o głębokości 350 mm – kompatybilność z systemami modułowymi.
• Montaż w rozdzielnicach domowych i przemysłowych wymagających dodatkowej ochrony przeciwłukowej.

Wskazówki Montażowe

Montaż przegrody powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w całej szafie. Przedział montować na profilu WR/EDF za pomocą nitów – należy zachować równomierne rozłożenie punktów mocowania dla zapewnienia stabilności. W przypadku montażu w szafach z kablami pod napięciem, zaleca się dodatkowe zabezpieczenie przewodów przed przypadkowym kontaktem z metalowymi elementami. Głębokość 350 mm musi być zgodna z konstrukcją szafy – sprawdzić w dokumentacji producenta systemu.

FAQ

• Czy przegroda jest odporna na zwarcia łukowe? Nie – jest to element konstrukcyjny służący do fizycznego oddzielenia modułów, nie posiada właściwości przeciwłukowych. Do ochrony przed łukiem elektrycznym należy stosować odpowiednie aparaty modułowe.
• Jakie profile są kompatybilne z przegrodą? Przegroda montowana jest na profilach WR/EDF systemu TwinLine-W. Kompatybilność z innymi profilami nie została określona w danych.
• Czy przegroda może być stosowana w szafach o innej głębokości? Głębokość 350 mm jest standardowa dla systemu TwinLine-W. W przypadku innych głębokości konieczna jest weryfikacja kompatybilności mechanicznej.
