Przedział metalowy o wysokości 5GU dla TwinLine-G, głębokość 225mm, CombiLine, ZX812 | 2CPX010677R9999 ABB

Alternatywny kod produktu: 2CPX010677R9999

Opis i Kluczowe Cechy

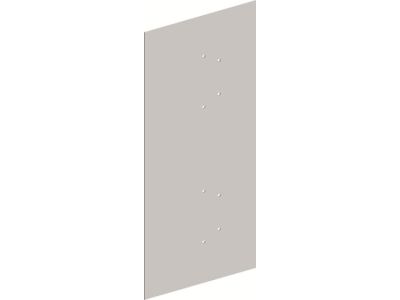

Przedział metalowy o wysokości 5GU (5 modułów) z blachy stalowej (symbol 2CPX010677R9999) to element systemu CombiLine, przeznaczony do pionowego oddzielania modułów, pól rozdzielaczy i liczników w szafach elektrycznych. Głębokość 225 mm zapewnia kompatybilność z serią TwinLine-G, a nitowana konstrukcja gwarantuje stabilne mocowanie do profilu WR/EDF.

• Wysokość 5GU: Standardowy wymiar modułowy pozwalający na oddzielenie 5 sąsiadujących modułów w rozdzielnicy.
• Blacha stalowa: Trwała i odporna na uszkodzenia mechaniczne, zapewniająca fizyczną separację obwodów.
• Głębokość 225 mm: Kompatybilność z systemem TwinLine-G i innymi szafami o tej głębokości.
• Mocowanie nitowane: Stabilne połączenie z profilem WR/EDF, eliminujące ryzyko luzowania się przegrody podczas eksploatacji.
• Zastosowanie w systemie CombiLine: Umożliwia organizację przestrzeni w szafach rozdzielczych i licznikowych, zapobiegając przypadkowemu kontaktowi między sąsiednimi modułami.

Zgodność z Normami

Przedział metalowy spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic i szaf sterowniczych. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami bezpieczeństwa maszynowego.

Zastosowanie

Przedział metalowy 5GU znajduje zastosowanie w instalacjach elektrycznych wymagających fizycznej separacji obwodów lub modułów w szafach rozdzielczych.

• Oddzielanie pól rozdzielaczy i liczników w szafach modułowych.
• Organizacja przestrzeni w szafach TwinLine-G poprzez tworzenie wydzielonych przedziałów dla różnych obwodów.
• Zapobieganie przypadkowemu kontaktowi między sąsiednimi modułami, zwiększając bezpieczeństwo instalacji.
• Wykorzystanie w systemie CombiLine do budowy rozdzielnic z wieloma sekcjami funkcjonalnymi.

Wskazówki Montażowe

Montaż przegrody powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Przedział mocować nitami do profilu WR/EDF, upewniając się, że jest on prawidłowo wycentrowany względem modułów. Po zamontowaniu sprawdzić stabilność konstrukcji i brak luzów. W przypadku montażu w szafach zasilanych, zachować wymagane odstępy separacyjne zgodnie z normą PN-EN 61439-1.

FAQ

• Czy przedział jest odporny na zwarcia łukowe? Nie, przegroda nie posiada atestowanej odporności na zwarcia łukowe. Należy stosować ją wyłącznie do fizycznej separacji obwodów.
• Jaki jest materiał przegrody? Przedział wykonany jest z blachy stalowej, co zapewnia mu wysoką wytrzymałość mechaniczną i trwałość.
• Czy przegroda jest kompatybilna z innymi systemami niż TwinLine-G? Tak, dzięki standardowej wysokości 5GU i głębokości 225 mm może być stosowana w szafach o podobnych wymiarach, jednak producent zaleca jej użycie w systemie CombiLine.
