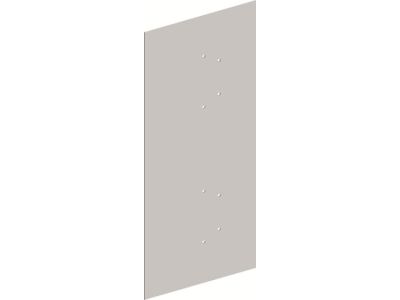

Przedział metalowy o wysokości 3GU dla TwinLine-W, głębokość 350mm, CombiLine, ZX830 | 2CPX010691R9999 ABB

Alternatywny kod produktu: 2CPX010691R9999

Opis i Kluczowe Cechy

Przedział metalowy o wysokości 3GU (3 RE = 53,25 mm) o głębokości 350 mm, wykonany ze stali, przeznaczony do montażu w systemie TwinLine-W CombiLine ZX830. Ścianka działowa służy do fizycznego oddzielenia sąsiednich modułów, pól rozdzielaczy i liczników w szafach sterowniczych i rozdzielnicach. Nitowana na profilu WR/EDF zapewnia stabilne i trwałe mocowanie.

• Wysokość 3GU (3 RE): Precyzyjne dopasowanie do standardowych rozdzielnic modułowych – prosty montaż bez konieczności dostosowywania.
• Głębokość 350 mm: Kompatybilność z szafami o tej głębokości, zapewniająca odpowiednią przestrzeń dla aparatury i okablowania.
• Materiał stalowy: Wysoka wytrzymałość mechaniczna i odporność na obciążenia statyczne w instalacjach przemysłowych i budynkach mieszkalnych.
• Nitowanie na profilu WR/EDF: Stabilne połączenie z konstrukcją szafy, eliminacja luzów i ryzyka przemieszczania się przegrody podczas eksploatacji.
• Zastosowanie jako przegroda ogniowa: Oddziela pola modułów, zapobiegając rozprzestrzenianiu się łuku elektrycznego i zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Przegroda metalowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Została zaprojektowana zgodnie z dyrektywami niskonapięciowymi i posiada oznaczenie CE. Spełnia wymogi konstrukcyjne dla systemów rozdzielnic modułowych.

Zastosowanie

Przedział metalowy 3GU znajduje zastosowanie w rozdzielnicach i szafach sterowniczych do organizacji przestrzeni oraz separacji niebezpiecznych stref.

• Oddzielenie pól modułowych w rozdzielnicach niskiego napięcia – zapobieganie zwarciom między sąsiednimi obwodami.
• Montaż w systemie TwinLine-W CombiLine ZX830 – kompatybilność z aparaturą modułową o szerokości 18 mm.
• Stosowanie jako przegroda ogniowa w szafach zasilających i sterowniczych – zwiększenie odporności ogniowej instalacji.
• Organizacja okablowania w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż przegrody powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Przegrodę należy umieścić w odpowiednim profilu WR/EDF, a następnie zabezpieczyć poprzez nitowanie – unikać luzów, które mogłyby prowadzić do przemieszczania się przegrody. Po zamontowaniu sprawdzić stabilność konstrukcji i poprawność separacji pól. W przypadku zastosowania jako przegroda ogniowa, upewnić się, że spełnia dodatkowe wymagania lokalnych przepisów przeciwpożarowych.

FAQ

• Czy przegroda jest odporna na działanie łuku elektrycznego? Przegroda nie posiada specjalnej odporności na uszkodzenia łukowe. Służy wyłącznie do fizycznego oddzielenia modułów w standardowych warunkach pracy.
• Jaki jest zakres głębokości kompatybilnych z przegrodą? Przegroda przeznaczona jest wyłącznie do szaf o głębokości 350 mm. Dla innych głębokości należy dobrać odpowiedni akcesoria systemowe.
• Czy przegroda może być stosowana w szafach zewnętrznych? Przegroda wykonana ze stali nie posiada dodatkowej powłoki antykorozyjnej. Zaleca się stosowanie w suchych pomieszczeniach lub szafach ognioodpornych z odpowiednią ochroną środowiskową.
