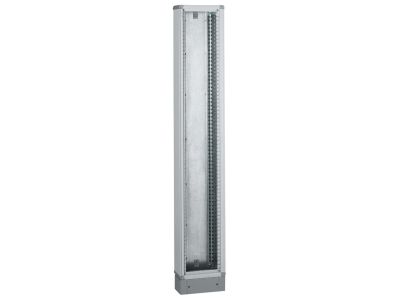

Przedział kablowy metalowy XL3 400 wysokość 1900mm | 020139 Legrand

Opis i Kluczowe Cechy

Przedział kablowy metalowy XL3 400 (symbol 020139) to solidna obudowa przeznaczona do budowy rozdzielnic i przedziałów kablowych w instalacjach o prądzie znamionowym do 400 A. Dzięki wysokości 1900 mm (użytecznej 1750 mm) i szerokości 310 mm oferuje dużą pojemność – 24 moduły w rzędzie. Konstrukcja spełnia rygorystyczne wymagania odporności ogniowej i mechanicznej, co czyni ją bezpiecznym wyborem dla obiektów użyteczności publicznej.

• Odporność ogniowa do 750°C / 5 s (IEC 60 695-2): Zapewnia zachowanie funkcji ochronnych w przypadku pożaru, zwiększając bezpieczeństwo instalacji i użytkowników.
• Stopnie ochrony IP43/IK08 (z drzwiami i uszczelką) – IP40/IK08 (z drzwiami) – IP30/IK07 (bez drzwi): Elastyczność konfiguracji w zależności od miejsca montażu – ochrona przed wnikaniem ciał stałych, wody oraz uderzeniami mechanicznymi.
• Pojemność 24 modułów w rzędzie: Umożliwia uporządkowane rozmieszczenie aparatury modułowej (wyłączniki, styczniki itp.) w jednym rzędzie, co oszczędza miejsce w rozdzielnicy.
• Możliwość montażu aparatów o In do 400 A: Przystosowany do współpracy z aparatami o znacznym obciążeniu, bez ryzyka przeciążenia termicznego obudowy.
• Dostarczany z profilami montażowymi, płytą przepustów kablowych oraz akcesoriami do łączenia rozdzielnic w pionie i poziomie: Skraca czas instalacji i ułatwia tworzenie rozbudowanych zestawów rozdzielczych.

Zgodność z Normami

Przedział kablowy XL3 400 posiada odporność ogniową potwierdzoną zgodnie z normą IEC 60 695-2. Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE, zapewniając bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki wysokiej ochronie mechanicznej i ognioodporności, przedział kablowy XL3 400 znajduje zastosowanie w obiektach o podwyższonych wymaganiach bezpieczeństwa. Sprawdza się jako obudowa rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej, biurowcach, halach przemysłowych oraz instalacjach komercyjnych.

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej (m.in. szkoły, szpitale, urzędy).
• Tworzenie przedziałów kablowych do prowadzenia i ochrony przewodów w miejscach narażonych na uszkodzenia mechaniczne.
• Montaż w pomieszczeniach technicznych, gdzie wymagana jest odporność na uderzenia (IK08) i ograniczona ochrona przed wilgocią (IP43).
• Rozbudowa istniejących instalacji poprzez łączenie modułów w pionie i poziomie – możliwość tworzenia większych zestawów rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie przedziału kablowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Obudowę mocuj do podłoża za pomocą dostarczonych akcesoriów, zwracając uwagę na nośność ściany/podłoża. Przekroje przewodów zasilających dobierz do prądu znamionowego instalacji. W przypadku łączenia modułów postępuj zgodnie z instrukcją producenta dołączoną do zestawu. Po zakończeniu montażu sprawdź ciągłość połączeń ochronnych.

FAQ

• Czy przedział kablowy jest dostarczany z drzwiami? Nie, drzwi (pasujące do serii XL3) zamawiane są oddzielnie. Przedział jest przygotowany do montażu drzwi – dostępne są warianty z uszczelką lub bez, w zależności od wymaganego stopnia ochrony.
• Jaki stopień ochrony ma ten przedział bez drzwi? Bez drzwi osiąga IP30 / IK07. Z drzwiami i uszczelką – IP43 / IK08, a z drzwiami bez uszczelki – IP40 / IK08.
• Czy można w nim zamontować aparaturę o prądzie większym niż 400 A? Producent przewidział maksymalny prąd znamionowy aparatów do 400 A. Montaż urządzeń o wyższym prądzie może skutkować przegrzaniem obudowy – nie jest zalecany bez konsultacji z producentem.
