Przedział kablowy metalowy XL3 400/1500 | 020128 Legrand

Opis i Kluczowe Cechy

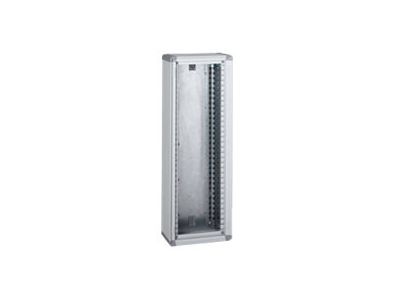

Przedział kablowy metalowy XL3 400/1500 (symbol 020128) to element systemu rozdzielnic niskiego napięcia przeznaczony do montażu w budynkach użyteczności publicznej. Oferuje pojemność 24 modułów w rzędzie, co umożliwia elastyczne rozmieszczenie aparatury modułowej. Dzięki odporności ogniowej do 750°C / 5 s zgodnie z IEC 60 695-2 zapewnia wysoki poziom bezpieczeństwa pożarowego. Wymiary całkowite: wysokość 1500 mm, szerokość 310 mm, głębokość 175 mm (wymiary użyteczne: 1450 x 250 mm) – duża przestrzeń robocza dla kabli i modułów. Obudowa dostępna w kolorze RAL 7035, cokół RAL 7004. Drzwi zamawiane oddzielnie.

• Pojemność 24 modułów w rzędzie: umożliwia zainstalowanie aparatury modułowej (18 mm) w uporządkowany sposób, zapewniając elastyczność konfiguracji.
• Odporność ogniowa do 750°C / 5 s zgodnie z IEC 60 695-2: minimalizuje ryzyko rozprzestrzeniania ognia w razie pożaru, zwiększając bezpieczeństwo instalacji.
• Stopień ochrony IP43/IK08 (z drzwiami i uszczelką), IP40/IK08 (z drzwiami), IP30/IK07 (bez drzwi): skuteczna ochrona przed pyłem, wodą i uderzeniami mechanicznymi – dopasowana do warunków pracy.
• Wysokość użyteczna 1450 mm i szerokość użyteczna 250 mm: przestronne wnętrze ułatwia prowadzenie kabli i montaż aparatury, poprawiając ergonomię instalacji.
• Akcesoria do łączenia rozdzielnic w pionie i poziomie w zestawie: umożliwiają budowanie złożonych zestawów rozdzielnic bez dodatkowego wyposażenia.

Zgodność z Normami

Przedział kablowy XL3 400/1500 został przebadany pod kątem odporności ogniowej zgodnie z normą IEC 60 695-2 (badanie żarowym drutem rozgrzanym do 750°C przez 5 sekund). Przeznaczony do stosowania w rozdzielnicach Klasy II (do 100 kVA) w budynkach użyteczności publicznej. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Przedział kablowy metalowy XL3 400/1500 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, szczególnie w budynkach użyteczności publicznej oraz obiektach przemysłowych i komercyjnych.

• Jako przedział kablowy w rozdzielnicach z aparaturą o prądzie do 400 A.
• W instalacjach wymagających podwyższonej odporności ogniowej i mechanicznej (szpitale, szkoły, biurowce).
• Do łączenia rozdzielnic w pionie i poziomie w złożonych systemach zasilania.
• W automatyce budynkowej jako przestrzeń na okablowanie sterujące i sygnalizacyjne.

Wskazówki Montażowe

Montaż przedziału kablowego powinien wykonać wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Obudowę należy trwale zamocować do podłoża (śruby i kotwy nie wchodzą w skład zestawu). Drzwi (zamawiane oddzielnie) montować zgodnie z instrukcją producenta. Przekroje przewodów dobierać do spodziewanego obciążenia. Używać profili montażowych dostarczonych w komplecie. Zaleca się stosowanie momentów dokręcania podanych w dokumentacji technicznej.

FAQ

• Czy przedział kablowy jest dostarczany z drzwiami? Nie, drzwi zamawiane są oddzielnie. W zestawie znajdują się profile montażowe, płyta przepustów kablowych (z możliwością docinania) oraz akcesoria do łączenia rozdzielnic w pionie i poziomie.
• Jaki stopień ochrony ma przedział? W zależności od wyposażenia: IP43/IK08 z drzwiami i uszczelką, IP40/IK08 z drzwiami bez uszczelki, IP30/IK07 bez drzwi. Wybór zależy od wymaganego poziomu ochrony środowiskowej i mechanicznej.
• Czy przedział można wykorzystać jako samodzielną rozdzielnicę? Tak, po wyposażeniu w aparaturę (max 400 A) i zamontowaniu drzwi może pełnić funkcję rozdzielnicy w budynkach użyteczności publicznej (do 100 kVA dla Klasy II).
