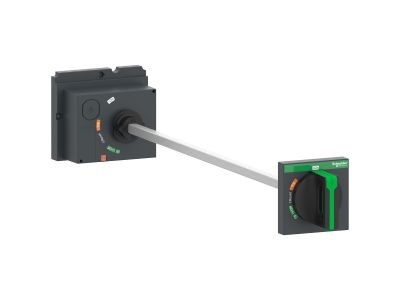

Przedłużony napęd obrotowy ComPacT NSX 100/160/250 czarna rękojeść długość trzonka 185 do 600mm IP55 | LV429338T Schneider Electric

Opis i Kluczowe Cechy

Przedłużony napęd obrotowy Schneider Electric o numerze katalogowym LV429338T to zaawansowane akcesorium sterownicze zaprojektowane dla wyłączników kompaktowych z serii ComPacT NSX100, NSX160 oraz NSX250. Urządzenie zostało wyposażone w ergonomiczną, czarną rękojeść, która zapewnia pewny chwyt i precyzyjne operowanie aparatem. Kluczowym elementem zestawu jest trzonek o regulowanej długości w zakresie od 185 mm do 600 mm, co pozwala na elastyczne dopasowanie głębokości montażu wyłącznika względem elewacji rozdzielnicy.

• Wysoki stopień ochrony: Obudowa napędu charakteryzuje się stopniem ochrony IP55, co gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody, umożliwiając pracę w wymagających warunkach przemysłowych.
• Mechanizm blokady drzwi: Standardowa funkcja bezpieczeństwa uniemożliwia otwarcie drzwi rozdzielnicy, gdy wyłącznik znajduje się w pozycji ZAŁ. (ON) lub w stanie wyzwolenia, co minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Możliwość modyfikacji: Konstrukcja pozwala na modyfikację blokady na miejscu montażu, co umożliwia otwarcie drzwi nawet przy zablokowanym pokrętle (funkcja odwracalna).
• Kompaktowe wymiary: Urządzenie o wymiarach 161 mm wysokości, 140 mm szerokości i 86 mm głębokości optymalnie wykorzystuje przestrzeń montażową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Napęd LV429338T spełnia wymagania normy EN/IEC 60947, co potwierdza jego przydatność do stosowania w aparaturze niskiego napięcia. Dodatkowo, urządzenie posiada certyfikaty CCC oraz EAC, a także spełnia specyfikacje morskie, co czyni go idealnym rozwiązaniem do aplikacji na statkach i platformach wiertniczych, gdzie odporność na wibracje i trudne warunki środowiskowe jest kluczowa.

Zastosowanie

Napęd obrotowy przedłużony znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii. Jest niezastąpiony w sytuacjach, gdy wyłącznik główny zamontowany jest na tylnej płycie montażowej głębokiej szafy sterowniczej, a operator musi mieć możliwość bezpiecznego sterowania z zewnątrz bez otwierania obudowy. Idealnie sprawdza się w centrach przetwarzania danych, zakładach produkcyjnych oraz w infrastrukturze budynkowej, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo obsługi systemów zasilania opartego na serii ComPacT NSX.

Wskazówki Montażowe

Podczas instalacji napędu LV429338T należy zwrócić szczególną uwagę na osiowość trzonka względem mechanizmu wyłącznika. Regulowany trzonek (185-600 mm) należy dociąć do wymaganej długości, uwzględniając dystans między płaszczyzną montażową aparatu a drzwiami rozdzielnicy. Zaleca się sprawdzenie poprawności działania blokady drzwi przed ostatecznym oddaniem instalacji do eksploatacji. Dzięki modułowej budowie, montaż akcesorium nie wymaga specjalistycznych narzędzi, a instrukcja pozwala na szybką konfigurację funkcji blokowania kłódką w pozycji wyłączonej.

FAQ

• Czy napęd pasuje do starszych serii NSX? Tak, napęd jest w pełni kompatybilny z aparatami serii ComPacT NSX100-250.
• Jaki jest stopień ochrony po zamontowaniu na drzwiach? Napęd zapewnia stopień ochrony IP55, co chroni wnętrze rozdzielnicy przed zanieczyszczeniami.
• Czy można zablokować wyłącznik w pozycji otwartej? Tak, napęd umożliwia założenie kłódki na pokrętle, co jest standardową procedurą podczas prac serwisowych (LOTO).
• Czy trzonek jest w zestawie? Tak, zestaw zawiera trzonek pozwalający na regulację w zakresie od 185 do 600 mm.
