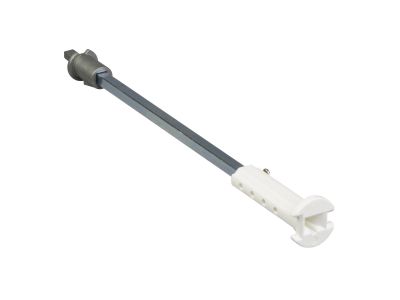

Przedłużka napędu rozłącznika TeSys VARIO i MINI VARIO dla V02-V2/VN12/VN20 TeSys | VZN30 Schneider Electric

Opis i Kluczowe Cechy

Przedłużka napędu rozłącznika TeSys VZN30 to akcesorium mechaniczne przeznaczone do rozłączników z gam TeSys VARIO i MINI VARIO. Umożliwia wyprowadzenie wału napędu poza obudowę rozłącznika, co ułatwia montaż wewnątrz szaf sterowniczych przy zachowaniu kompaktowej zabudowy. Produkt kompatybilny z rozłącznikami serii V02…V2, VN12 oraz VN20.

• Kompatybilność z V02…V2, VN12, VN20: zapewnia uniwersalne zastosowanie w popularnych rozłącznikach TeSys, bez konieczności stosowania dodatkowych adapterów.
• Przedłużenie wału napędu: pozwala na wyprowadzenie elementu sterującego poza obrys rozłącznika, co upraszcza projektowanie rozdzielnic i ułatwia dostęp do dźwigni.
• Konstrukcja mechaniczna dla obciążeń przemysłowych: wytrzymała na wielokrotne cykle pracy, gwarantuje niezawodność w ciągłej eksploatacji.
• Łatwy montaż na szynie TH35: dedykowany dla standardowych rozdzielnic i szaf sterowniczych, oszczędza czas instalacji.
• Akcesorium z gamy TeSys: zaprojektowane i testowane przez producenta w celu zachowania pełnej spójności mechanicznej i elektrycznej z pozostałymi elementami systemu.

Zgodność z Normami

Przedłużka VZN30 została zaprojektowana zgodnie z wymaganiami europejskich norm dla akcesoriów łączeniowych oraz standardami DIN. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Ze względu na charakter akcesorium mechanicznego nie podlega bezpośrednio certyfikacji elektrycznej dla aparatury modułowej.

Zastosowanie

Przedłużka VZN30 stosowana jest w rozdzielnicach i szafach sterowniczych, gdzie rozłączniki TeSys VARIO/MINI VARIO wymagają wyprowadzenia napędu poza ich obudowę. Główne scenariusze użycia:

• Wyprowadzenie dźwigni rozłącznika na zewnątrz szafy w celu ręcznego odłączania napięcia bez otwierania drzwi.
• Montaż w rozdzielnicach o ograniczonej głębokości, gdzie bezpośredni dostęp do wału rozłącznika jest utrudniony.
• Ułatwienie grupowania kilku rozłączników w jednym rzędzie – przedłużka pozwala na zachowanie jednakowego położenia elementów sterujących.
• W systemach automatyki i sterowania, gdzie wymagana jest synchronizacja pozycji wału z innymi elementami mechanicznymi (np. blokady krzyżowe).

Wskazówki Montażowe

Montaż przedłużki VZN30 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do mocowania na szynie TH35 zgodnie z dokumentacją producenta. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem rozłącznika (V02…V2, VN12, VN20). Momenty dokręcania oraz dopuszczalny przekrój przewodów (jeśli dotyczy) – według instrukcji dostarczonej z produktem. Nie wolno używać przedłużki jako elementu nośnego ani przenosić na nią obciążeń niezwiązanych z funkcją napędu.

FAQ

• Czy przedłużka VZN30 pasuje do wszystkich rozłączników TeSys VARIO? Jest przeznaczona dla serii V02…V2 (VARIO) oraz VN12, VN20 (MINI VARIO). Nie jest kompatybilna z większymi rozłącznikami, np. VN40. Przed zakupem należy sprawdzić oznaczenie swojego urządzenia.
• Czy przedłużka wymaga dodatkowych akcesoriów montażowych? Nie – dostarczana jest wraz z elementami mocującymi. W zestawie znajduje się wałek przedłużający oraz łącznik mechaniczny. Montaż odbywa się bez użycia specjalistycznych narzędzi.
• Czy przedłużka wpływa na stopień ochrony rozłącznika? Prawidłowo zamontowana przedłużka nie obniża IP obudowy, o ile zachowana jest szczelność dławnicy/otworu w płycie montażowej. Zaleca się stosowanie odpowiednich przepustów kablowych w przypadku wyprowadzenia wału na zewnątrz.
