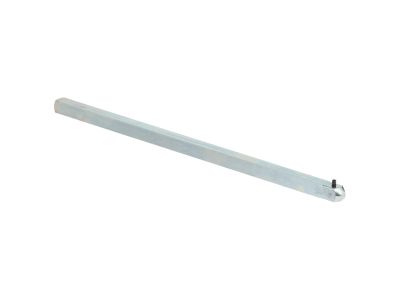

Przedłużenie dźwigni do rozłącznika TeSys GS 12x12 400mm 630-1250A | GS2AE51 Schneider Electric

Opis i Kluczowe Cechy

Przedłużenie dźwigni GS2AE51 marki Schneider Electricder Electric (seria TeSys GS) to akcesorium przeznaczone do rozłączników w zakresie prądowym 630–1250 A. Dzięki kwadratowemu profilowi 12×12 mm i długości 400 mm umożliwia wygodne zdalne sterowanie łącznikiem nawet w trudno dostępnych miejscach szafy sterowniczej, co podnosi ergonomię pracy i bezpieczeństwo operatorskie.

• Zakres prądowy 630–1250 A: dedykowany do rozłączników głównych i odgałęźnych o dużych obciążeniach, zapewnia pełną kompatybilność w zastosowaniach przemysłowych.
• Długość 400 mm: umożliwia wyprowadzenie dźwigni poza obudowę rozdzielnicy, ułatwiając bezpieczne łączenie i rozłączanie obwodów bez konieczności otwierania drzwi.
• Profil 12×12 mm (kwadratowy): standardowy wymiar pasujący do gniazd w rozłącznikach TeSys GS, gwarantuje sztywne i trwałe połączenie bez luzów.
• Materiał odporny na obciążenia mechaniczne: przedłużenie zachowuje stabilność wymiarową nawet przy wielokrotnych cyklach łączeniowych, co wydłuża żywotność układu napędowego.
• Łatwy montaż: nakładane bezpośrednio na wałek rozłącznika, nie wymaga narzędzi specjalistycznych; mocowane za pomocą śrub imbusowych (w zestawie).

Zgodność z Normami

Akcesorium GS2AE51 jest elementem oryginalnego systemu TeSys GS firmy Schneider Electricder Electric. Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury łączeniowej i akcesoriów. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Stosowanie wyłącznie oryginalnych akcesoriów gwarantuje zachowanie parametrów znamionowych całego rozłącznika.

Zastosowanie

Przedłużenie dźwigni GS2AE51 znajduje zastosowanie wszędzie tam, gdzie rozłącznik jest montowany w głębi szafy sterowniczej lub za panelem osłonowym. Umożliwia wyprowadzenie elementu sterującego na zewnątrz, co poprawia zarówno ergonomię, jak i bezpieczeństwo obsługi.

• Zdalne łączenie/rozdzielanie obwodów głównych w rozdzielnicach przemysłowych i komercyjnych.
• Sterowanie rozłącznikami w szafach o ograniczonej przestrzeni montażowej – bez konieczności sięgania w głąb szafy.
• Oznakowanie i indywidualizacja pozycji dźwigni (np. kolorowe uchwyty – opcjonalnie) dla lepszej identyfikacji obwodów.
• Zastosowanie w maszynach i liniach produkcyjnych, gdzie wymagany jest szybki i bezpieczny dostęp do wyłącznika odcinającego zasilanie.

Wskazówki Montażowe

Montaż przedłużenia dźwigni GS2AE51 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozłącznika i upewnij się, że obwód jest bezpieczny. Nakręć przedłużenie na wałek rozłącznika (profil 12×12 mm) i dokręć śruby mocujące zgodnie z momentem podanym w dokumentacji producenta (zalecany moment: 1,2–1,8 Nm). Należy dobrać przekrój przewodów dla samego rozłącznika według obowiązujących norm – akcesorium nie zmienia parametrów prądowych ani warunków chłodzenia.

FAQ

• Do jakich rozłączników pasuje przedłużenie GS2AE51? Przedłużenie jest dedykowane do rozłączników serii TeSys GS o zakresie prądowym 630–1250 A, posiadających wałek kwadratowy 12×12 mm. Sprawdź kompatybilność z danym modelem w karcie katalogowej rozłącznika.
• Czy montaż przedłużenia wpływa na parametry znamionowe (prąd, napięcie) rozłącznika? Nie. Akcesorium jedynie przenosi ruch dźwigni na zewnątrz obudowy. Wszystkie parametry łączeniowe (prąd, napięcie, kategoria użytkowania) pozostają takie jak dla samego rozłącznika, o ile zastosowane jest oryginalne przedłużenie.
• Czy przedłużenie ma jakąś klasę szczelności (IP)? Samo przedłużenie nie ma określonego stopnia IP, ponieważ nie stanowi zabudowy elektrycznej. Po zamontowaniu w szafie sterowniczej o odpowiedniej klasie IP rozłącznik i akcesorium nie zmniejszają szczelności obudowy pod warunkiem prawidłowego uszczelnienia przejścia dźwigni.
