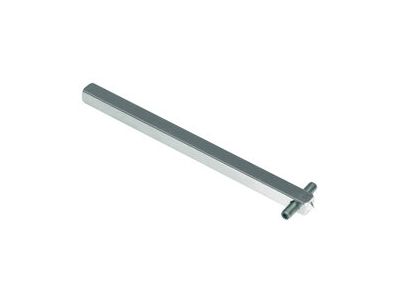

Przedłużenie 300mm, do GA-A i GA-D | GAX7300 Lovato Electric

Opis i Kluczowe Cechy

Przedłużenie GAX7300 o długości 300 mm to profesjonalne akcesorium dedykowane do systemów rozłączników izolacyjnych serii GA-A oraz GA-D marki Lovato Electric. Element ten został zaprojektowany z myślą o zapewnieniu niezawodnego przeniesienia napędu z pokrętła montowanego na drzwiach szafy sterowniczej do mechanizmu rozłącznika umieszczonego w głębi obudowy. Wykonanie z wysokiej jakości materiałów gwarantuje wysoką sztywność skrętną, co przekłada się na precyzyjne i pewne przełączanie styków nawet przy intensywnej eksploatacji w warunkach przemysłowych.

• Długość całkowita wynosząca 300 mm pozwala na montaż w głębokich rozdzielnicach elektrycznych.
• Kompatybilność z seriami GA-A i GA-D zapewnia pełną integrację mechaniczną bez konieczności dodatkowych modyfikacji.
• Solidna konstrukcja odporna na odkształcenia mechaniczne podczas operacji łączeniowych.
• Umożliwia zachowanie wysokiego stopnia ochrony obudowy przy zastosowaniu odpowiednich pokręteł zewnętrznych.

Zgodność z Normami

Produkt GAX7300 został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi Lovato Electric, co zapewnia pełną kompatybilność z aparatami spełniającymi normy IEC/EN 60947-3. Akcesorium to nie wpływa negatywnie na parametry izolacyjne rozłączników, a jego zastosowanie w dedykowanym systemie napędów drzwiowych pozwala na zachowanie ciągłości certyfikacji całego zestawu rozdzielczego.

Zastosowanie

Przedłużenie znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych i rozdzielnic niskiego napięcia, gdzie wymagane jest sterowanie rozłącznikiem z zewnątrz obudowy. Jest to rozwiązanie idealne dla:

• Przemysłowych systemów automatyki, gdzie rozłączniki główne montowane są na tylnej płycie montażowej.
• Rozdzielnic zasilających o dużej głębokości, wymagających dystansowania napędu.
• Modernizacji istniejących układów zasilania, w których zachodzi potrzeba odsunięcia panelu sterowniczego od aparatury wykonawczej.

Wskazówki Montażowe

Montaż przedłużenia GAX7300 powinien być przeprowadzony zgodnie z dokumentacją techniczną producenta. Ważne jest, aby wałek został odpowiednio docięty na wymaganą długość, uwzględniając dystans między osią rozłącznika a płaszczyzną drzwi szafy. Należy zwrócić szczególną uwagę na osiowość montażu, aby uniknąć naprężeń bocznych, które mogłyby wpłynąć na trwałość mechaniczną mechanizmu napędowego. Po zamontowaniu zaleca się wykonanie kilku próbnych cykli przełączeń (załącz/wyłącz) w celu weryfikacji płynności pracy układu.

FAQ

• Czy przedłużenie GAX7300 można skracać? Tak, konstrukcja wałka pozwala na jego przycięcie do pożądanej długości, co umożliwia idealne dopasowanie do głębokości konkretnej szafy sterowniczej.
• Z jakimi seriami rozłączników współpracuje ten model? Przedłużenie jest w pełni kompatybilne z rozłącznikami Lovato Electric z serii GA-A oraz GA-D.
• Czy zestaw zawiera pokrętło? Nie, GAX7300 to samo przedłużenie (wałek). Pokrętła zewnętrzne należy dobrać oddzielnie, zależnie od wymaganej kolorystyki i stopnia ochrony IP.
