Przedłużacz osi napędu dla max. 600mm, NZM1/2-XV6 | 260191 Eaton

Opis i Kluczowe Cechy

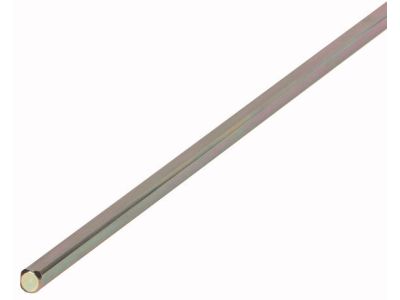

Przedłużacz osi napędu o oznaczeniu NZM1/2-XV6 (numer katalogowy 260191) to wysokiej klasy komponent osprzętu modułowego marki EATON, zaprojektowany z myślą o rozszerzeniu funkcjonalności wyłączników kompaktowych serii NZM. Akcesorium to umożliwia precyzyjne przeniesienie napędu obrotowego na odległość do 600 mm, co jest kluczowe w przypadku głębokich szaf sterowniczych i rozdzielnic niskiego napięcia. Dzięki zastosowaniu wytrzymałych materiałów, oś gwarantuje sztywność skrętną oraz niezawodność operacyjną nawet przy częstym przełączaniu aparatury pod obciążeniem.

• Kompatybilność: Produkt dedykowany do współpracy z seriami NZM1(-4), PN1(-4), N(S)1(-4) oraz NZM2(-4), PN2(-4), N(S)2(-4).
• Maksymalna długość: Możliwość adaptacji w szafach o głębokości montażowej do 600 mm.
• Modułowość: Element należy do szerokiej gamy akcesoriów EATON, co pozwala na łatwą rozbudowę i dostosowanie do międzynarodowych standardów instalacyjnych.
• Trwałość: Wykonanie z materiałów odpornych na odkształcenia mechaniczne zapewnia długą żywotność układu napędowego.

Zgodność z Normami

Przedłużacz osi NZM1/2-XV6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Jako element systemu NZM, spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do użytku w profesjonalnych instalacjach przemysłowych na całym świecie. Produkt posiada certyfikację dopuszczającą go do obrotu na rynkach międzynarodowych, co jest kluczowe dla prefabrykatorów rozdzielnic eksportujących swoje rozwiązania poza granice kraju.

Zastosowanie

Głównym obszarem zastosowania przedłużacza NZM1/2-XV6 są zaawansowane systemy rozdziału energii, w których wyłącznik główny zamontowany jest na tylnej płycie montażowej, a sterowanie musi odbywać się z poziomu elewacji (drzwi) szafy. Jest to rozwiązanie niezbędne w:

• Rozdzielnicach głównych w budownictwie komercyjnym i przemysłowym.
• Centrach sterowania silnikami (MCC), gdzie wymagana jest separacja mechaniczna napędu od aparatu.
• Szafach automatyki o dużej głębokości, wymagających niestandardowych rozwiązań przeniesienia napędu.

Wskazówki Montażowe

Montaż przedłużacza osi NZM1/2-XV6 jest intuicyjny dzięki modułowej konstrukcji systemu EATON. Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Docinanie osi: Oś można dociąć do wymaganej długości, uwzględniając dystans między aparatem a rączką zamontowaną na drzwiach.
• Osiowość: Kluczowe jest zachowanie współosiowości pomiędzy wałkiem napędowym wyłącznika a mechanizmem drzwiowym, aby uniknąć naprężeń bocznych.
• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły dokręcania śrub mocujących oś w gnieździe napędu, aby zapewnić stabilne połączenie mechaniczne.
• Weryfikacja: Po montażu należy wykonać kilka cykli próbnych (Załącz/Wyłącz), sprawdzając płynność ruchu i poprawność wskazań pozycji styków.

FAQ

1. Czy przedłużacz NZM1/2-XV6 można stosować z wyłącznikami serii NZM3?
Nie, ten konkretny model jest dedykowany wyłącznie do serii NZM1 oraz NZM2. Dla serii NZM3 należy dobrać odpowiedni model osi dedykowany do większych gabarytów aparatury.

2. Jaka jest maksymalna głębokość szafy, w której można zastosować ten produkt?
Przedłużacz pozwala na montaż w szafach o głębokości do 600 mm. W przypadku mniejszych głębokości, oś należy odpowiednio skrócić podczas montażu.

3. Czy produkt jest odporny na warunki przemysłowe?
Tak, oś wykonana jest z materiałów odpornych na typowe warunki panujące wewnątrz rozdzielnic elektrycznych, zapewniając stabilną pracę w szerokim zakresie temperatur.
