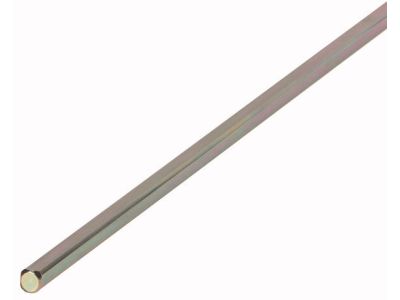

Przedłużacz osi napędu dla max. 400mm, NZM1/2-XV4 | 261232 Eaton

Opis i Kluczowe Cechy

Przedłużacz osi napędu NZM1/2-XV4 o numerze katalogowym 261232 to wysokiej klasy komponent systemowy opracowany przez firmę EATON, dedykowany do współpracy z wyłącznikami kompaktowymi serii NZM1 oraz NZM2. Akcesorium to zostało zaprojektowane z myślą o zapewnieniu maksymalnej elastyczności podczas projektowania rozdzielnic niskiego napięcia, umożliwiając przeniesienie napędu obrotowego na elewację szafy sterowniczej przy znacznej głębokości zabudowy. Maksymalna długość osi wynosząca 400 mm pozwala na swobodną konfigurację aparatury nawet w głębokich polach rozdzielczych.

• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z seriami NZM1(-4), PN1(-4), N(S)1(-4) oraz NZM2(-4), PN2(-4), N(S)2(-4).
• Modułowa konstrukcja: Dzięki przynależności do modułowych grup funkcyjnych EATON, montaż jest intuicyjny i nie wymaga specjalistycznych narzędzi adaptacyjnych.
• Wysoka jakość wykonania: Sztywność osi gwarantuje precyzyjne przenoszenie momentu obrotowego, co jest kluczowe dla bezpieczeństwa operacyjnego i pewnego załączania styków głównych wyłącznika.

Zgodność z Normami

Przedłużacz osi NZM1/2-XV4 spełnia rygorystyczne wymagania norm międzynarodowych, co pozwala na jego stosowanie w projektach realizowanych na rynki globalne. Osprzęt jest zgodny z dyrektywami dotyczącymi aparatury niskonapięciowej oraz posiada certyfikację niezbędną do pracy w środowiskach przemysłowych. Materiały użyte do produkcji charakteryzują się wysoką odpornością mechaniczną i termiczną, co potwierdzają testy laboratoryjne producenta w ramach systemu zapewnienia jakości serii NZM.

Zastosowanie

Głównym obszarem zastosowania przedłużacza NZM1/2-XV4 są zaawansowane systemy rozdziału energii oraz centra sterowania silnikami (MCC). Jest on niezbędny w sytuacjach, gdy wyłącznik mocy zamontowany jest na płycie montażowej w głębi szafy, a operator musi mieć możliwość bezpiecznego sterowania aparatem z zewnątrz, bez konieczności otwierania drzwi rozdzielnicy. Idealnie sprawdza się w:

• Rozdzielnicach głównych i obiektowych w budownictwie przemysłowym.
• Szafach sterowniczych automatyki wymagających blokady drzwi sprzężonej z napędem.
• Modernizacjach istniejących instalacji, gdzie wymagana jest zmiana głębokości zabudowy aparatów.

Wskazówki Montażowe

Podczas instalacji przedłużacza osi NZM1/2-XV4 należy zwrócić szczególną uwagę na osiowość układu. Oś o długości do 400 mm może być docięta na wymaganą długość, co pozwala na precyzyjne dopasowanie do wymiarów konkretnej obudowy. Zaleca się stosowanie wsporników centrujących przy maksymalnych długościach, aby uniknąć drgań i zapewnić płynną pracę mechanizmu. Przed ostatecznym dokręceniem śrub mocujących w sprzęgle napędu, należy wykonać kilka cykli próbnych (załącz/wyłącz) przy otwartych i zamkniętych drzwiach szafy, aby zweryfikować poprawność zazębiania się mechanizmu.

FAQ

• Czy oś można skracać? Tak, konstrukcja osi pozwala na jej przycięcie do dowolnej długości mniejszej niż 400 mm, zależnie od potrzeb konkretnej aplikacji.
• Czy produkt pasuje do wyłączników NZM3? Nie, ten konkretny model (NZM1/2-XV4) jest dedykowany wyłącznie do wielkości mechanicznych NZM1 oraz NZM2. Dla serii NZM3 należy zastosować dedykowany osprzęt z tej grupy produktowej.
• Czy przedłużacz współpracuje z napędami obrotowymi z blokadą drzwi? Tak, oś NZM1/2-XV4 jest podstawowym elementem łączącym mechanizm wyłącznika z zewnętrzną rączką obrotową montowaną na drzwiach.
