Przedłużacz osi napędu dla dł. 600mm, NZM3/4-XV6 | 260193 Eaton

Opis i Kluczowe Cechy

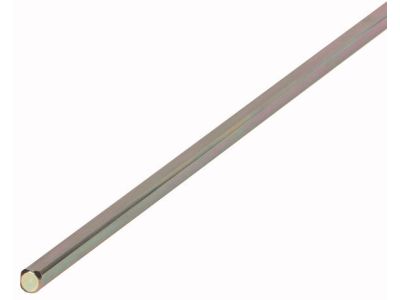

Przedłużacz osi napędu o oznaczeniu NZM3/4-XV6 (numer katalogowy 260193) to wysokiej klasy komponent osprzętu dodatkowego, zaprojektowany przez renomowaną firmę EATON. Produkt ten jest dedykowany do współpracy z wyłącznikami mocy serii NZM3 oraz NZM4, a także rozłącznikami PN i N. Głównym zadaniem przedłużacza jest umożliwienie przeniesienia napędu obrotowego z aparatu zamontowanego wewnątrz rozdzielnicy na elewację szafy sterowniczej. Dzięki imponującej długości wynoszącej 600 mm, element ten pozwala na montaż aparatury w bardzo głębokich polach rozdzielczych, zapewniając jednocześnie precyzyjne i pewne sterowanie mechanizmem załączającym.

• Wysoka kompatybilność: Element współpracuje z szeroką gamą urządzeń, w tym NZM3(-4), PN3(-4), N(S)3(-4), NZM4(-4) oraz N(S)4(-4).
• Modułowa konstrukcja: Dzięki przynależności do modułowych grup funkcyjnych EATON, montaż jest intuicyjny i nie wymaga specjalistycznych narzędzi adaptacyjnych.
• Solidność wykonania: Oś została zaprojektowana tak, aby wytrzymać wysokie momenty obrotowe wymagane do przełączania dużych jednostek mocy NZM4.
• Elastyczność projektowa: Możliwość docięcia osi na wymaganą długość pozwala na idealne dopasowanie do specyficznych wymiarów obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są charakterystyczne dla osprzętu elektroinstalacyjnego marki EATON. Przedłużacz osi NZM3/4-XV6 spełnia wymagania normy IEC/EN 60947, co gwarantuje pełną kompatybilność z wyłącznikami przemysłowymi stosowanymi na rynkach międzynarodowych. Materiały użyte do produkcji wykazują wysoką odporność na naprężenia mechaniczne oraz stabilność termiczną, co jest kluczowe w środowiskach o dużym zagęszczeniu aparatury generującej ciepło.

Zastosowanie

Przedłużacz osi NZM3/4-XV6 znajduje szerokie zastosowanie w zaawansowanych systemach rozdziału energii oraz automatyce przemysłowej. Jest niezbędnym elementem w sytuacjach, gdy wyłącznik główny lub rozłącznik izolacyjny musi być zamontowany na tylnej płycie montażowej głębokiej szafy, a obsługa manualna (za pomocą rączki drzwiowej) musi odbywać się z zewnątrz. Idealnie sprawdza się w:

• Rozdzielnicach głównych niskiego napięcia w zakładach przemysłowych.
• Centrach sterowania silnikami (MCC), gdzie wymagana jest separacja mechaniczna.
• Szafach sterowniczych o niestandardowej głębokości przekraczającej standardowe wymiary osi krótkich.
• Modernizacjach istniejących układów zasilania, gdzie dodawane są nowe moduły funkcyjne.

Wskazówki Montażowe

Prawidłowa instalacja przedłużacza osi jest kluczowa dla zachowania stopnia ochrony obudowy oraz płynności pracy napędu. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Osiowość: Należy zapewnić idealne współosiowe ustawienie aparatu względem otworu w drzwiach rozdzielnicy, aby uniknąć zatarć i nadmiernego zużycia mechanizmu.
• Dopasowanie długości: W przypadku konieczności skrócenia osi, cięcie powinno być wykonane prostopadle, a krawędzie starannie gratowane, co ułatwi osadzenie w gnieździe napędu.
• Moment dokręcania: Śruby mocujące oś w gnieździe wyłącznika powinny być dokręcone z odpowiednią siłą, aby zapobiec luzom podczas gwałtownego przełączania (tzw. operacji pod obciążeniem).
• Współpraca z rączką: Przedłużacz należy stosować w połączeniu z odpowiednią rączką obrotową na drzwi (np. typu NZM3-XTVD), która zapewnia blokadę drzwi w pozycji załączonej.

FAQ

1. Czy oś NZM3/4-XV6 można stosować z wyłącznikami serii NZM2?
Nie, ten konkretny model przedłużacza jest dedykowany wyłącznie do serii NZM3 oraz NZM4 ze względu na specyficzny przekrój i wymagania mechaniczne tych aparatów.

2. Czy długość 600 mm jest długością maksymalną?
Tak, 600 mm to długość całkowita osi. Można ją jednak skrócić we własnym zakresie, aby dopasować ją do mniejszej głębokości szafy.

3. Czy produkt jest odporny na korozję?
Tak, oś wykonana jest z materiałów zabezpieczonych przed korozją, co pozwala na jej eksploatację w typowych warunkach przemysłowych wewnątrz rozdzielnic.
